Katalog hrotů

Široký sortiment kontaktních hrotů firmy PTR Messtechnik GmbH je využíván především v testovacích modulech, jehlových polích, kontrolních i řídících přípravcích a dalších aplikacích.

Nabízíme Vám:

  • velký výběr typů kontaktních hrotů
  • drtivou většinu položek skladem
  • odpověď na Vaši poptávku do 24 hodin
  • odbornou konzultaci při výběru správných typů hrotů
  • poradíme, navrhneme, vyrobíme adapter/tester s kontaktními hroty

S výběrem pomůže

Aleš Folwarczny
Sales Manager
+420 736 549 958
ales.folwarczny@technikpartner.cz

!!! Upozornění na úpravu prodejní ceny kontaktních hrotů platnou od 1.1.2025 !!!

Vážení zákazníci, dovolte nám Vás informovat o nadcházející úpravě cen kontaktních hrotů od společnosti PTR Hartmann, která vstoupí v platnost od 1.1.2025. Tato změna je reakcí na výrazné zvýšení ceny základního materiálu, zlata, které vzrostlo o přibližně 30 % oproti předchozím rokům, kdy k cenovým úpravám hrotů nedocházelo. Abychom zajistili, že i nadále budete mít přístup k našim kvalitním produktům za co nejvýhodnějších podmínek, rozhodli jsme se přistoupit níže uvedeným akcím.

Při objednávkách menších objemů (<100) do dojde k mírnému navýšení prodejní ceny, zatímco při odběru ve větších množstvích (>100) bude cena množstevně korigována a pro mnoho produktů dokonce nižší než stávající. Průměrné zdražení v porovnání se dvěma po sobě jdoucími roky, kdy k cenovému navyšování nedošlo, bude průměrné navýšení přibližně o 7,5 %.

Abychom vám tuto změnu pro malá množství co nejvíce kompenzovali, vytvořili jsme seznam tzv. preferovaných hrotů a dutinek, které držíme pro menší objednávky skladem, což nám umožňuje zachovat příznivou prodejní cenu a zároveň být pružnější v operativních dodávkách. Seznam preferovaných hrotů můžete nalézt na v odkazu níže, nebo si jej můžete vyžádat u našich obchodníků.

Věříme, že tato opatření přispějí k vaší spokojenosti a usnadní vám plánování vašich objednávek. Děkujeme za vaši důvěru a těšíme se na další spolupráci.

Seznam preferovaných hrotů a dutinek 2025 ke stažení zde - Preferované hroty a dutinky 2025

Foto_Schalt-FK mit Gewinde_gemischt.jpg

Filtr produktů

nejpoužívanější hroty

Kontaktní hroty pro malou rozteč

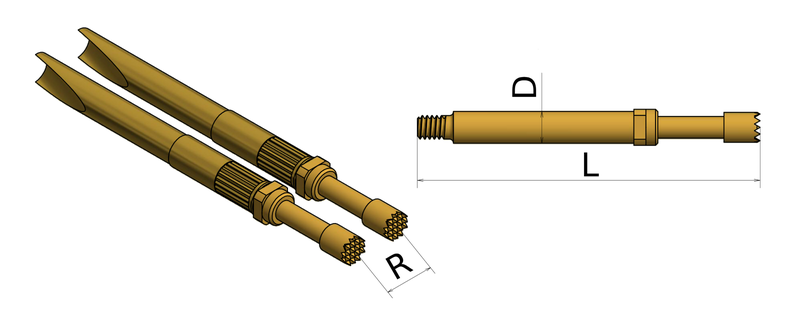

Název série Rozteč (mm) Celková délka hrotu (mm) ⌀ Těla hrotu (mm) Proudová zátěž (A)
Série 1001 0,76 mm 17,00 0,38 0,50
Série 1002 1,02 mm 19,00 0,48 1,00
Série 1003 1,02 mm 14,50 0,50 1,00
Série 1005 1,02 mm 19,50 0,70 3,00
Série 1006 1,02 mm 16,76 0,69 3,00

Kontaktní hroty pro standardní rozteč <100mil / 2,54 mm

Název série Rozteč (mm) Celková délka hrotu (mm) ⌀ Těla hrotu (mm) Proudová zátěž (A)
Série 1007 1,27 mm 16,50 0,68 3,00
Série 1007.50 1,27 mm 17,00 0,68 3,00
Série 1007.60 1,27 mm 16,55 0,68 3,00
Série 1007.70 1,27 mm 15,50 0,69 3,00
Série 1010 1,91 mm 17,00 1,00 2,00
Série 1010.50 1,91 mm 17,04 1,01 3,00
Série 1011 1,91 mm 24,20 1,01 3,00
Série 1012/G for Position Test 1,91 mm 1,00
Série 1015 2,54 mm 25,40 1,37 5,00
Série 1015.50 2,54 mm 24,70 1,37 3,00
Série 1016 2,54 mm 25,40 1,37 3,00
Série 1018 2,54 mm 25,90 1,37 3,00
Série 1018.06 2,54 mm 24,60 1,37 3,00

Kontaktní hroty pro standardní rozteč > 100 mil / 2,54 mm

Název série Rozteč (mm) Celková délka hrotu (mm) ⌀ Těla hrotu (mm) Proudová zátěž (A)
Série 1030 3,18 mm 33,50 2,02 5,00
Série 1040 4,00 mm 34,50 2,60 5,00
Série 1041 • 1041/W 4,50 mm 27,80 3,00 8,00
Série 1042 4,50 mm 38,00 3,00 5,00
Série 1050 4,00 mm 29,50 2,65 5,00
Série 1051 • 1061 4,00 mm 35,00 2,65 5,00
Série 1054 3,50 mm 33,80 2,36 5,00
Série 1055 4,50 mm 36,40 3,17 8,00
Série 1060 4,00 mm 27,50 2,65 5,00

Kontaktní hroty pro ICT testy

Název série Rozteč (mm) Celková délka hrotu (mm) ⌀ Těla hrotu (mm) Proudová zátěž (A)
Série 1004/E 1,00 mm 35,90 0,61 2,00
Série 1008/E 1,27 mm 43,20 0,78 3,00
Série 1008/E.50 1,27 mm 48,50 0,78 3,00
Série 1012/E 1,91 mm 33,10 1,02 4,00
Série 1013/Z 1,91 mm 38,60 1,00 3,00
Série 1025/E 2,54 mm 33,40 1,37 8,00
Série 1034/E 2,54 mm 37,00 1,37 8,00
Série 1036/E 2,54 mm 38,70 1,37 3,00
Série 2021 • 1021 2,54 mm 32,30 1,65 8,00
Série 2024 • 1024 2,54 mm 37,50 1,65 3,00
Série 2028 • 1028 2,54 mm 32,30 1,65 3,00
Série 2029/5 2,54 mm 37,50 2,00 3,00
Série 2029/8 2,54 mm 37,50 2,00 3,00

Kontaktní hroty s vyšším předpětím síly pera

Název série Rozteč (mm) Celková délka hrotu (mm) ⌀ Těla hrotu (mm) Proudová zátěž (A)
Série 1008/E HPL 1,27 mm 43,20 0,78 3,00
Série 1012/E HPL 1,91 mm 33,10 1,02 4,00
Série 1025/E HPL 2,54 mm 33,40 1,37 8,00

Rotační kontaktní hroty

Název série Rozteč (mm) Celková délka hrotu (mm) ⌀ Těla hrotu (mm) Proudová zátěž (A)
Série 1008/D 1,27 mm 43,20 0,78 3,00
Série 1012/D 1,91 mm 33,10 1,02 4,00
Série 1025/D 2,54 mm 33,40 1,37 8,00

Kontaktní hroty s vysokou přesností testovacího bodu

Název série Rozteč (mm) Celková délka hrotu (mm) ⌀ Těla hrotu (mm) Proudová zátěž (A)
Série 5248/G 2,54 mm 45,00 1,65 8,00
Série 5248/G-V 2,54 mm 45,00 1,65 8,00
Série 5257/G 2,54 mm 40,00 1,65 8,00

Kontaktní hroty se závitem

Název série Rozteč (mm) Celková délka hrotu (mm) ⌀ Těla hrotu (mm) Proudová zátěž (A)
Série 1007/G 1,27 mm 28,90 0,66 3,00
Série 1010/G 1,91 mm 19,00 1,00 4,00
Série 1012/G 1,91 mm 35,90 1,00 4,00
Série 1015/G 2,54 mm 27,90 1,37 5,00
Série 1015/G for Position Test 2,54 mm 1,37 3,00
Série 1021/G 2,54 mm 35,80 1,65 8,00
Série 1021/G for Position Test 2,54 mm 1,65 8,00
Série 1021/GT for Position test 2,54 mm 1,65 8,00
Série 1028/G 2,54 mm 35,80 1,65 8,00
Série 1042/G 4,50 mm 38,00 3,00 8,00
Série 1060/G 4,00 mm 28,50 2,65 8,00
Série 1060/G for Position Test 4,00 mm 2,65 8,00
Série 1060/GT for Position Test 4,00 mm 2,65 8,00
Série 1061/G 4,00 mm 34,00 2,65 5,00
Série 5110/G 4,00 mm 17,10 2,65 10,00
Série 5310/G 2,54 mm 19,50 1,65 8,00

Kontaktní hroty se zajištěním hlavy proti pootočení

Název série Rozteč (mm) Celková délka hrotu (mm) ⌀ Těla hrotu (mm) Proudová zátěž (A)
Série 1021/GV 2,54 mm 41,60 1,65 8,00
Série 1053 4,00 mm 35,00 2,65 8,00
Série 1053/G 4,00 mm 42,50 2,65 5,00
Série 2053 2,54 mm 38,00 1,65 8,00

Spínací kontaktní hroty bez závitu

Název série Rozteč (mm) Celková délka hrotu (mm) ⌀ Těla hrotu (mm) Proudová zátěž (A)
Série 3003 3,18 mm 46,50 2,35 4,50
Série 3010/2 • 3010/10 - SW 1,7 mm 4,00 mm 36,00 2,65 5,00
Série 3010/2 • 3010/10 - SW 4,0 mm 4,00 mm 36,00 2,65 5,00
Série 3010/2F 4,00 mm 37,50 2,65 5,00
Série 3010/2V 4,00 mm 38,00 2,65 5,00
Série 3010/2W - SW 1,7 mm 4,00 mm 36,00 2,65 5,00
Série 3010/2W - SW 4,0 mm 4,00 mm 36,00 2,65 5,00
Série 3015.06 6,50 mm 19,90 6,00 1,00
Série 3020/2 - SW 2,6 mm 2,54 mm 35,30 1,65 3,00
Série 3020/2 - SW 4,0 mm 2,54 mm 35,30 1,65 3,00
Série 3026/2W 2,54 mm 39,10 1,65 3,00
Série 3030 2,54 mm 39,40 1,37 1,00
Série 3035 1,91 mm 27,50 1,00 1,00

Spínací kontaktní hroty se závitem

Název série Rozteč (mm) Celková délka hrotu (mm) ⌀ Těla hrotu (mm) Proudová zátěž (A)
Série 3010/2G • 3010/10G - SW 1,7 mm 4,00 mm 36,00 2,65 5,00
Série 3010/2G • 3010/10G - SW 4,0 mm 4,00 mm 36,00 2,65 5,00
Série 3010/2GW(5) - SW 1,7 mm 4,00 mm 36,00 2,65 5,00
Série 3010/2GW(5) - SW 4,0 mm 4,00 mm 36,00 2,65 5,00
Série 3011/2FGS 4,00 mm 36,00 2,65 5,00
Série 3011/2GS - SW 1,7 mm 4,00 mm 36,00 2,65 5,00
Série 3011/2GS - SW 4,0 mm 4,00 mm 36,00 2,65 5,00
Série 3012/2GS - SW 1,7 mm 3,50 mm 36,00 2,65 5,00
Série 3012/2GS - SW 4,0 mm 3,50 mm 36,00 2,65 5,00
Série 3012/2GS • FS1/FLS1 - SW 1,7 mm 3,50 mm 36,00 2,65 5,00
Série 3012/2GS • FS1/FLS1 - SW 4,0 mm 3,50 mm 36,00 2,65 5,00
Série 3012/2GSL - SW 1,7 mm 3,50 mm 42,80 2,65 10,00
Série 3014/2G 4,00 mm 24,50 2,46 3,00
Série 3015/G 7,50 mm 25,80 5,00 1,00
Série 3020/2G - SW 2,6 mm 2,54 mm 35,30 1,65 3,00
Série 3020/2G - SW 4,0 mm 2,54 mm 35,30 1,65 3,00
Série 3020/2GW5 - SW 2,6 mm 2,54 mm 35,30 1,65 3,00
Série 3020/2GW5 - SW 4,0 mm 2,54 mm 35,30 1,65 3,00
Série 3023/2GS 2,54 mm 43,50 1,65 3,00
Série 3024/2G 2,54 mm 24,50 1,65 3,00
Série 3030/GW3 2,54 mm 33,90 1,37 1,00
Série 3035/GW 1,91 mm 30,20 1,00 4,00
Série 3212/2GS - OFF-ON-OFF 3,50 mm 36,00 2,65 3,00
Série 3214/2GW 4,00 mm 25,00 2,46 3,00
Série 3214/2GW 4,00 mm 25,00 2,46 3,00

Kontaktní hroty „push-back / vytlačovací“

Název série Rozteč (mm) Celková délka hrotu (mm) ⌀ Těla hrotu (mm) Proudová zátěž (A)
Série 3028.01 2,54 mm 42,40 1,75 3,00
Série 5087 4,00 mm 78,00 3,00 20,00
Série 5104 4,00 mm 69,50 3,00 20,00
Série 5203 2,54 mm 69,50 1,80 5,00
Série 5265 3,00 mm 69,70 2,19 8,00

Vysokoproudé kontaktní hroty

Název série Rozteč (mm) Celková délka hrotu (mm) ⌀ Těla hrotu (mm) Proudová zátěž (A)
Série 1021 • 1021/5 2,54 mm 32,30 1,65 16,00
Série 1021/G • 1021/5G 2,54 mm 35,80 1,65 16,00
Série 1060 • 1060/G 4,00 mm 27,50 2,65 24,00
Série 1075 • 1075/G 5,00 mm 38,50 3,50 50,00
Série 1078/G 6,35 mm 43,10 5,00 75,00
Série 1080/G 7,60 mm 52,10 5,80 100,00
Série 5110/S • 5110/G 4,00 mm 15,20 2,65 24,00
Série 5310/G HC 2,54 mm 19,50 1,65 16,00

Pneumatické kontaktní hroty

Název série Rozteč (mm) Celková délka hrotu (mm) ⌀ Těla hrotu (mm) Proudová zátěž (A)
Série 4004 4,00 mm 40,00 3,00 3,00
Série 4004/G 4,00 mm 30,00 2,16 2,00
Série 4005 3,50 mm 40,00 2,20 2,00
Série 4006 3,00 mm 40,00 2,00 2,00
Série 4034 4,00 mm 56,50 3,00 3,00

Bateriové kontaktní hroty

Název série Rozteč (mm) Celková délka hrotu (mm) ⌀ Těla hrotu (mm) Proudová zátěž (A)
Série 1064 2,54 mm 9,37 1,37 5,00
Série 5082 6,50 mm 15,00 4,97 8,00
Série 5082.01 6,50 mm 29,00 5,00 8,00
Série 5082/L 6,50 mm 31,00 5,00 8,00
Série 5099 3,00 mm 5,10 2,00 8,00
Série 5099.04 3,00 mm 11,50 2,00 8,00
Série 5099.43 3,50 mm 11,50 3,00 8,00
Série 5110/S 4,00 mm 15,20 2,65 10,00
Série 5303 2,54 mm 6,50 1,50 3,50
Série 5303/LR01 2,54 mm 11,30 1,50 3,50
Série 5303/T01 2,54 mm 8,25 1,50 3,50
Série 5305 2,54 mm 4,00 1,57 1,50

Interface pin bloks

Název série Rozteč (mm) Celková délka hrotu (mm) ⌀ Těla hrotu (mm) Proudová zátěž (A)
Série 5322 - FKB - vertical 2,54 mm 3,50
Série 5322 - PKB - vertical 2,54 mm 3,50
Série FKB5322 - L01 2,54 mm 11,30 3,50
Série FKB5322 - T01 2,54 mm 8,25 3,50
Série FKB5457 - SMD 2,54 mm 10,40 3,50
Série FKB5458 - SMD 1,27 mm 6,40 2,00

Koaxiální kontaktní hroty

Název série Rozteč (mm) Celková délka hrotu (mm) ⌀ Těla hrotu (mm) Proudová zátěž (A)
Série 5207 6,50 mm 30,50 4,30 1,00
Série 5207/G 6,50 mm 30,50 4,30 6,00

Vysokofrekvenční kontaktní hroty

Interface pin

Název série Rozteč (mm) Celková délka hrotu (mm) ⌀ Těla hrotu (mm) Proudová zátěž (A)
IF Kontakty mm 3,00

Zákaznické hroty

Název série Rozteč (mm) Celková délka hrotu (mm) ⌀ Těla hrotu (mm) Proudová zátěž (A)
Série 1016 2,54 mm 22,70 1,37 3,00
Série 1025.21 mm 35,00 1,37 5,00
