Série 1021/G for Position Test

Katalogový list

Poptávka

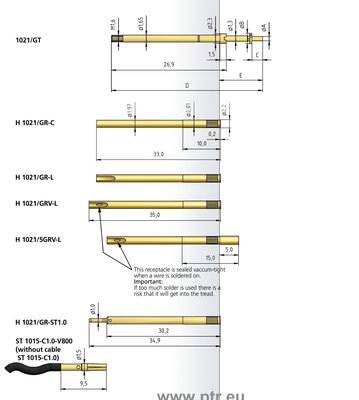

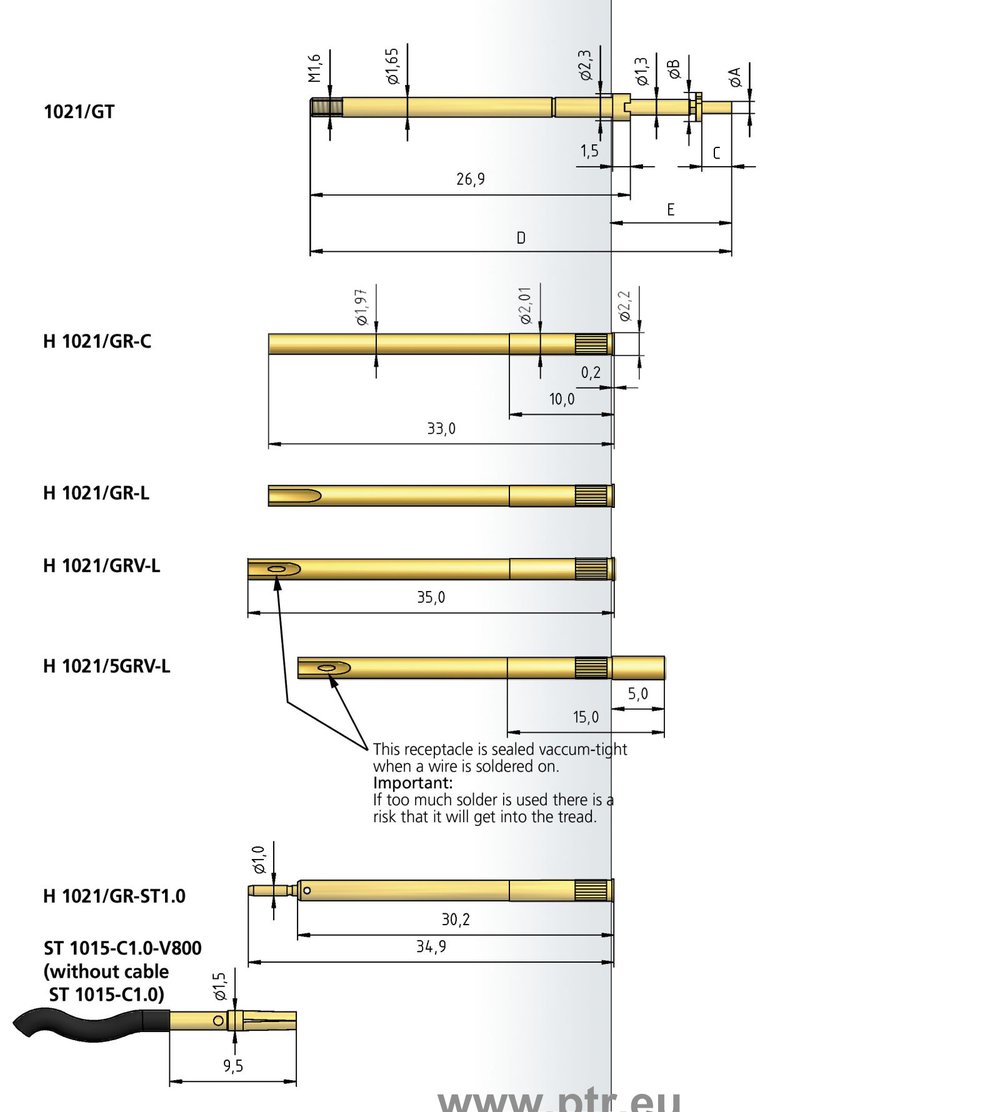

Varianty hlav

Hlavice hrotu Dx9xx.png
Dx9xx
Typ Hlava
⌀ mm (A)		 Talířek
⌀ mm (B)		 Délka hlavy (C) Délka (D) Výška hrotu (E)
D1906 0,80 3,50 3,20 36,50 11,20
D1907 1,00 2,50 2,60 35,90 10,60
D1910 0,80 2,50 4,60 37,90 12,60
D1914 0,80 2,50 4,00 37,30 12,00
D1915 0,80 2,30 3,20 36,50 11,20
Hlavice hrotu Dxxxx.png
Dxxxx
Typ Hlava
⌀ mm (A)		 Talířek
⌀ mm (B)		 Délka hlavy (C) Délka (D) Výška hrotu (E)
D0615 0,65 1,80 1,50 34,80 9,50
D0620 0,65 1,80 2,00 35,30 10,00
D0630 0,65 1,80 3,00 36,30 11,00
D0635 0,65 1,80 3,50 36,80 11,50
S0640 0,65 1,80 4,00 37,30 12,00
D0645 0,65 1,80 4,50 37,80 12,50
D0650 0,65 1,80 5,00 38,30 13,00
D0815 0,80 1,80 1,50 34,80 9,50
D0820 0,80 1,80 2,00 35,30 10,00
D0825 0,80 1,80 2,50 35,80 10,50
D0830 0,80 1,80 3,00 36,30 11,00
D0835 0,80 1,80 3,50 36,80 11,50
D0840 0,80 1,80 4,00 37,30 12,00
D0845 0,80 1,80 4,50 37,80 12,50
D0850 0,80 1,80 5,00 38,30 13,00
D1005 0,80 2,50 2,80 36,10 10,80
D1007 1,00 2,50 2,60 35,90 10,60
D1010 0,80 2,50 4,60 37,90 12,60
D1011 0,80 1,95 2,80 36,10 10,80
D1012 0,65 3,00 3,40 36,70 11,40
D1013 0,65 1,80 2,50 35,80 10,50
D1014 0,80 2,50 4,00 37,30 12,00
D1015 0,80 2,30 3,20 36,50 11,20
D1018 0,65 1,50 5,00 38,30 13,00
D1019 1,00 1,80 2,00 35,30 10,00
D1020 0,65 1,80 3,60 36,90 11,60
D1024 0,65 1,50 4,30 37,60 12,30
D7017 0,65 1,50 2,70 36,00 10,70
Hlavice hrotu Fx9xx.png
Fx9xx
Typ Hlava
⌀ mm (A)		 Talířek
⌀ mm (B)		 Délka hlavy (C) Délka (D) Výška hrotu (E)
F1901 1,30 2,50 3,00 36,30 11,00
F1908 1,00 2,30 3,30 36,60 11,30
F1916 1,50 3,00 2,50 35,80 10,50
Hlavice hrotu Fxxxx.png
Fxxxx
Typ Hlava
⌀ mm (A)		 Talířek
⌀ mm (B)		 Délka hlavy (C) Délka (D) Výška hrotu (E)
F0015 1,00 1,80 1,50 34,80 9,50
F0020 1,00 1,80 2,00 35,30 10,00
F0025 1,00 1,80 2,50 35,80 10,50
F0030 1,00 1,80 3,00 36,30 11,00
F0035 1,00 1,80 3,50 36,80 11,50
F0040 1,00 1,80 4,00 37,30 12,00
F0045 1,00 1,80 4,50 37,80 12,50
F0050 1,00 1,80 5,00 38,30 13,00
F1001 1,30 2,50 3,00 36,30 11,00
F1008 1,00 2,30 3,30 36,60 11,30
F1009 1,00 2,50 3,50 36,80 11,50
F1016 1,50 3,00 2,50 35,80 10,50
F1021 0,70 1,80 2,00 35,30 10,00
F1033 0,70 1,80 1,50 34,80 9,50
Mechanické hodnoty
Rozteč 2,54 mm
Průměr těla hrotu 1,65 mm
Teplotní rozsah -30°C - +120°C
Celkový zdvih 5,30 mm
Doporučený pracovní zdvih 4,00 mm
Síla pera v klidovém stavu 0,30 | 0,40 | 0,50 | 0,70 | 0,70 | 1,00 | 1,00 N
Síla pera v pracovní pozici 0,70 | 1,00 | 1,50 | 2,25 | 2,50 | 3,00 | 5,00 N
Elektrické hodnoty
Max proudové zatížení 8,00 A
Materiál
Plášť mosaz, pozlaceno
Pružina pružinová ocel, nerezová, pozlaceno
Píst ocel, pozlaceno
Dutinka mosaz, pozlaceno
Průměr vrtáků
TROLITAX 2,00
HGW 2,03
Doporučené nástroje
WFS 1021/G-2.54-1.5-SW
WFS 1021/G-2.54-1.8
WFS 1021/G-2.54-2.0
WFS 1021/G-3.0-1.5-SW
WFS 1021/G-C25-3.0-2.5-Z
WFS 1021/G-G-3.5-3.0-Z
