Mechaniky pro jehlová pole (fixtury) dodáváme jak ve standardizovaném provedení a nebo dle specifických požadavků zákazníka
Mechaniky jsou rozděleny dle:
- výrobního taktu (masivity výroby)
- způsobu ovládání (ruční, pneumatické a elektrické)
- zástavby (na pracovní stůl, autonomní sestava, do linky a nebo do racku)
- dále jsou rozděleny dle velikosti testované DPS, nebo počtu současně testovaných DPS
Standardizované typy
Univerzální mechanika pro jehlová pole s mechanickým ovládáním
Dodává se v rozměrech testovací plochy 280x284 nebo 280x500 mm
- hloubka 530 mm
- délka lineárního zdvihu víka 19 mm
- úhel otevření víka 82 stupňů
- určeno pro snadnou výměnu testovacího pole
- elektromagnetická aretace v testovací poloze

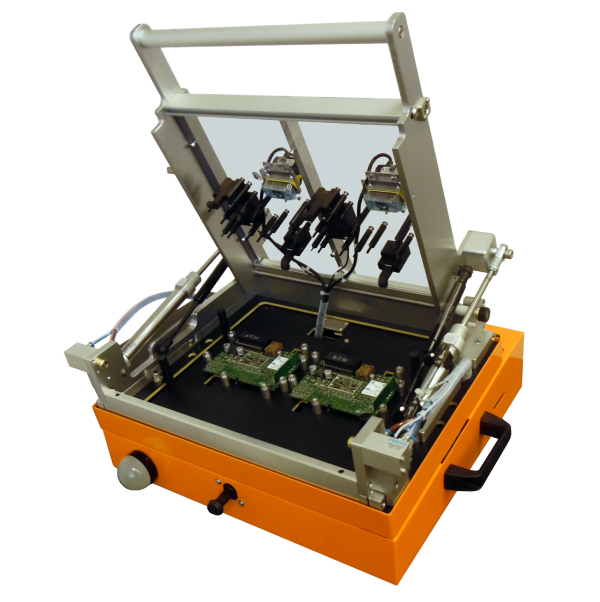

Univerzální mechanika pro jehlová pole s pneumatickým otevíráním
Dodává se v rozměrech testovací plochy 280x284 nebo 280x500 mm
- hloubka 530 mm
- délka lineárního zdvihu víka 19 mm
- úhel otevření víka 82 stupňů
- určeno pro snadnou výměnu testovacího pole
- pneumatická aretace v testovací poloze
- možnost aretace DPS v otevřeném stavu po OK testu

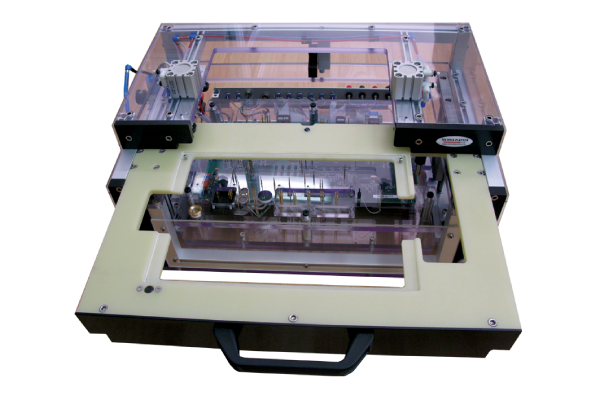

Univerzální mechanika pro jehlová pole s ručním ovládáním a pneumatickým kontaktováním
Mechanika je doporučována pro testování částečně zapouzdřeného a nebo samostatného plošného spoje
Dodává se v rozměrech testovací plochy do 200x300 mm
- délka lineárního zdvihu víka 25 mm
- určeno pro snadnou výměnu testovacího pole
- pneumatická aretace v testovací poloze
- zakládání do výsuvného lože

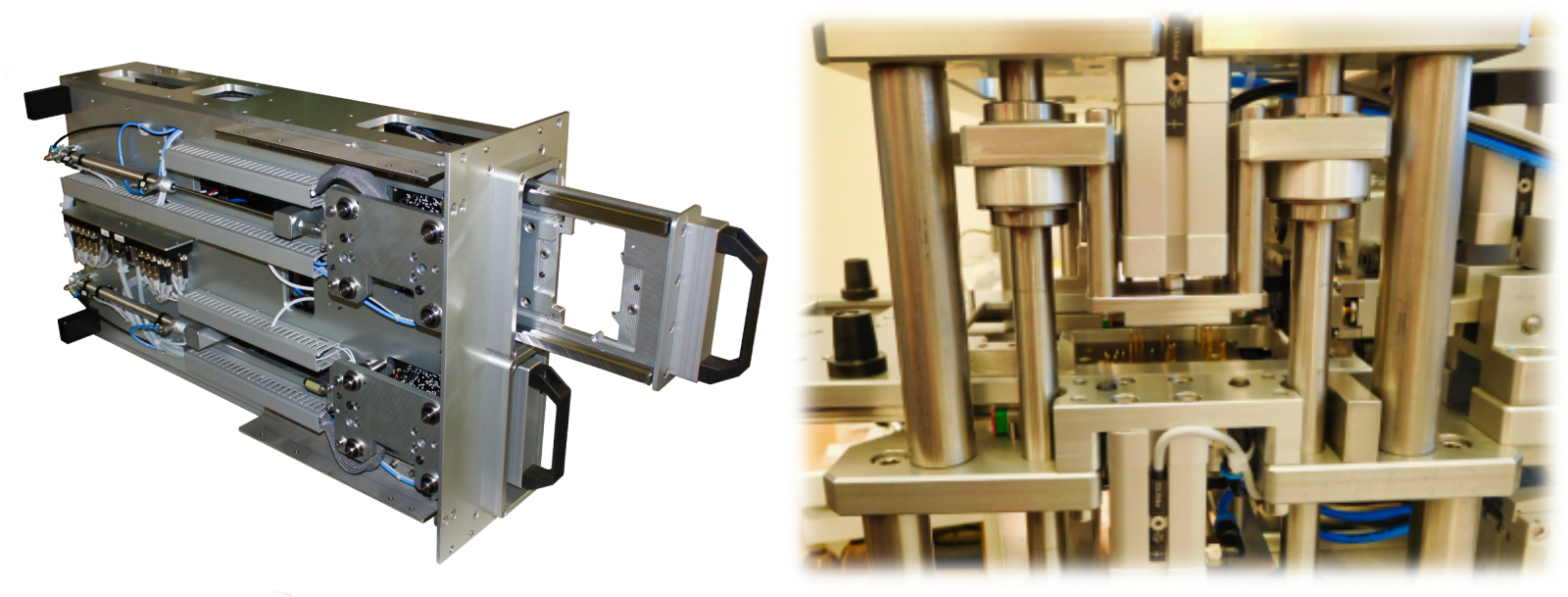

Mechanika pro jehlová pole s ručním a nebo pneumatickým ovládáním
Určena pro rackovou zástavbu a ruční nebo robotické zakládání
- dodává se v rozměrech testovací plochy do 120x180 mm
- dvojité autonomní zakládání
- oboustranné kontaktování
- dvouúrovňové kontaktování v každém směru
- pneumatická aretace v testovací poloze
- pneumaticky a nebo ručně ovládané zasouvání i výsuv

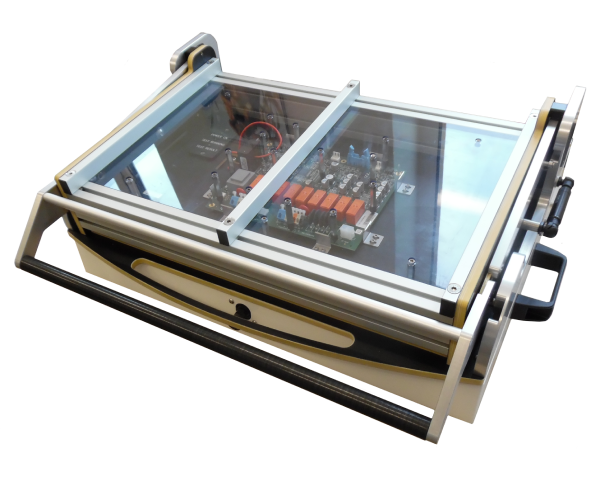

Mechanika pro jehlová pole s ručním a nebo pneumatickým ovládáním
Určena pro masivní výrobu 24/7
- dodává se v rozměrech testovací plochy do 200x300 mm
- zakládání do výsuvného šuplíku pneumaticky a nebo ručně ovládané
- oboustranné kontaktování
- dvouúrovňové kontaktování v každém směru
- pneumatická aretace v testovací poloze
