Varianty hlav
![Hlavice hrotu A_02.png](/media/images/Hlavice_hrotu_A_02.width-220.png)
A
1,80C | Au |
![Hlavice hrotu A6.png](/media/images/Hlavice_hrotu_A6.width-220.png)
A6
1,80C | Au |
![Hlavice hrotu C_02.png](/media/images/Hlavice_hrotu_C_02.width-220.png)
C
1,80C | Au |
![Hlavice hrotu D_01.png](/media/images/Hlavice_hrotu_D_01.width-220.png)
D
1,00C | Au |
![Hlavice hrotu D_02.png](/media/images/Hlavice_hrotu_D_02.width-220.png)
D
0,64 | Au |
0,80 | Au |
![Hlavice hrotu F_02.png](/media/images/Hlavice_hrotu_F_02.width-220.png)
F
1,00C | Au |
1,80C | Au |
![Hlavice hrotu F1 izolant.png](/media/images/Hlavice_hrotu_F1_izolant.width-220.png)
F1
1,80C | HTK |

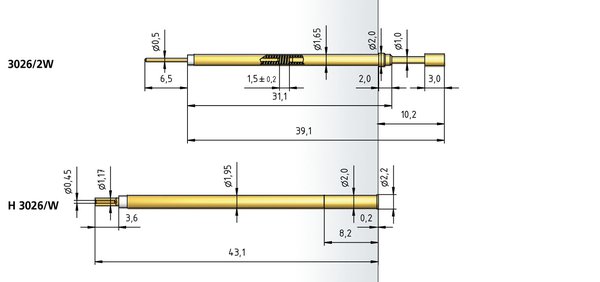

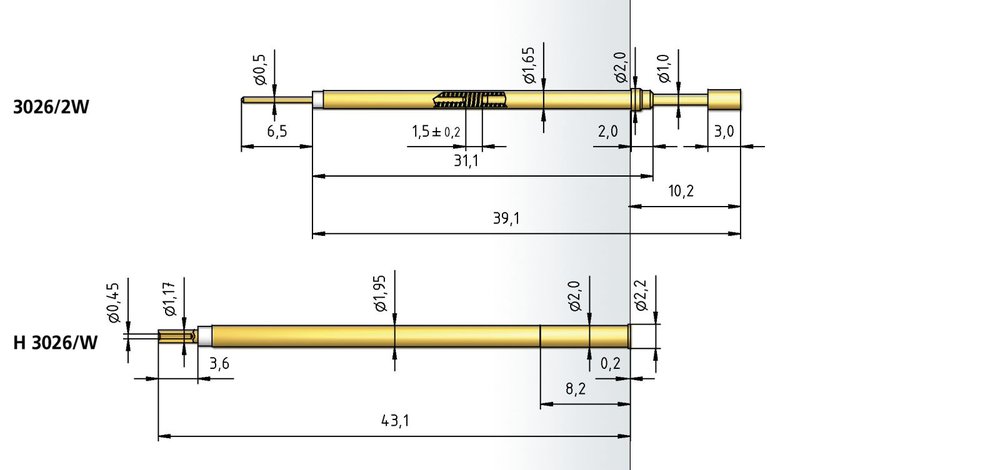

Mechanické hodnoty
Rozteč | 2,54 mm |
Průměr těla hrotu | 1,65 mm |
Celková délka hrotu | 39,10 mm |
Teplotní rozsah | -30°C - +120°C |
Celkový zdvih | 5,00 mm |
Doporučený pracovní zdvih | 4,00 mm |
Spínací zdvih | 1,50 mm |
Síla pera v klidovém stavu | 0,15 | 0,40 | 0,50 | 1,70 N |
Síla pera v pracovní pozici | 0,80 | 1,50 | 3,00 | 6,50 N |
Elektrické hodnoty
Max proudové zatížení | 3,00 A |
Max proudové zatížení pinu | 1,00 A |
Materiál
Plášť | mosaz, pozlaceno |
Pružina | pružinová ocel, pozlaceno |
Píst | měď / beryllium, pozlaceno |
Dutinka | mosaz, pozlaceno |
Průměr vrtáků
TROLITAX | 2,00 |
HGW | 2,01 |
