Varianty hlav
![Hlavice hrotu A_01.png](/media/images/Hlavice_hrotu_A_01.width-220.png)
A
0,50C | Au |
![Hlavice hrotu A_02.png](/media/images/Hlavice_hrotu_A_02.width-220.png)
A
0,90 | Au |
![Hlavice hrotu B_01.png](/media/images/Hlavice_hrotu_B_01.width-220.png)
B
0,50 | Au |
![Hlavice hrotu BST2.png](/media/images/Hlavice_hrotu_BST2.width-220.png)
BST2
0,50 | Au |
![Hlavice hrotu C_02.png](/media/images/Hlavice_hrotu_C_02.width-220.png)
C
0,90C | Au |
![Hlavice hrotu D_01.png](/media/images/Hlavice_hrotu_D_01.width-220.png)
D
0,50C | Au |
![Hlavice hrotu F_02.png](/media/images/Hlavice_hrotu_F_02.width-220.png)
F
0,60C | Au |
![Hlavice hrotu H_02.png](/media/images/Hlavice_hrotu_H_02.width-220.png)
H
0,50 | Au |
0,90 | Au |
![Hlavice hrotu H1.png](/media/images/Hlavice_hrotu_H1.width-220.png)
H1
0,50 | Au |
![Hlavice hrotu LG.png](/media/images/Hlavice_hrotu_LG.width-220.png)
LG
0,40 | Au |
![Hlavice hrotu Q_01.png](/media/images/Hlavice_hrotu_Q_01.width-220.png)
Q
0,50 | Au |
![Hlavice hrotu V_01_39.png](/media/images/Hlavice_hrotu_V_01_39.width-220.png)
V
0,50 | Au |
![Hlavice hrotu V1_01_86.png](/media/images/Hlavice_hrotu_V1_01_86.width-220.png)
V1
0,50 | Au |
![Hlavice hrotu V4.png](/media/images/Hlavice_hrotu_V4.width-220.png)
V4
0,50 | Au |
![Hlavice hrotu VL2.png](/media/images/Hlavice_hrotu_VL2.width-220.png)
VL2
0,50 | Au |

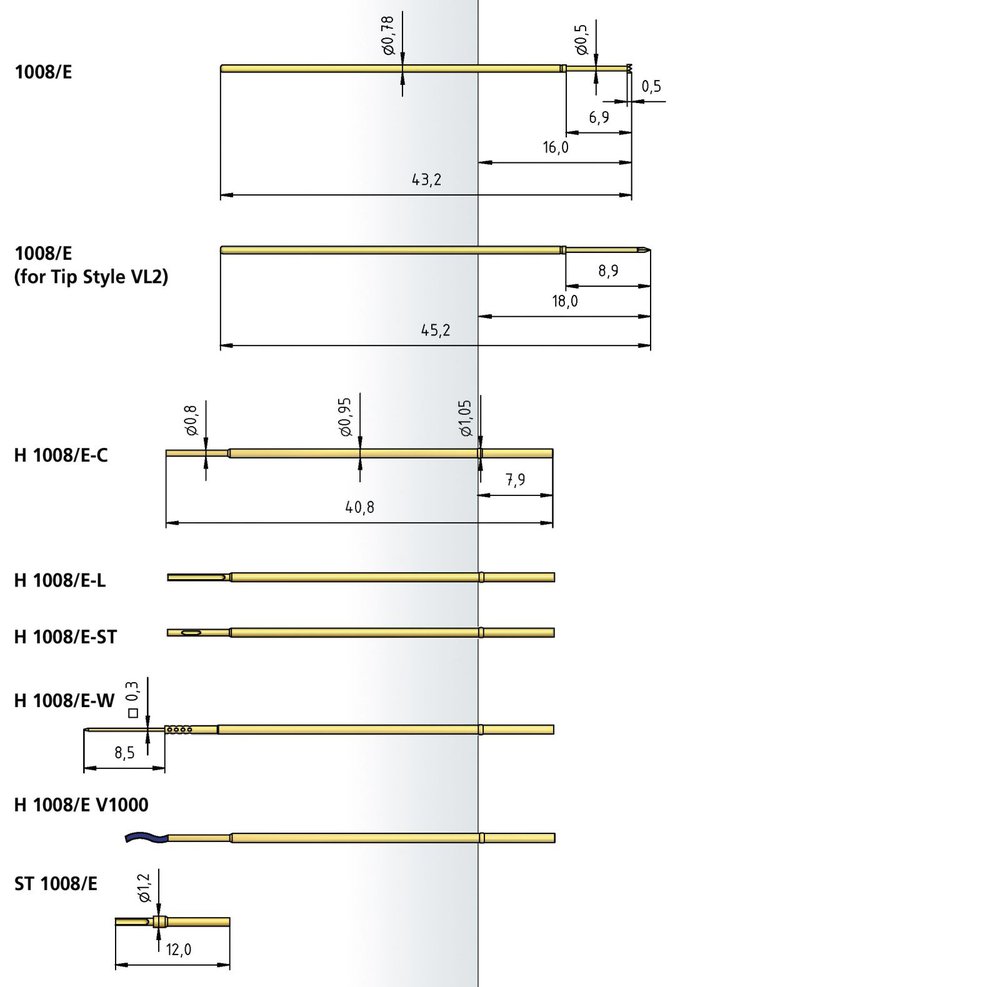

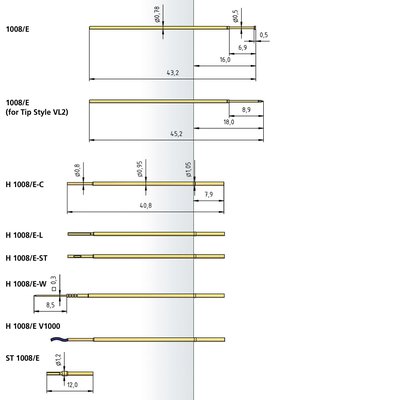

Mechanické hodnoty
Rozteč | 1,27 mm |
Průměr těla hrotu | 0,78 mm |
Celková délka hrotu | 43,20 mm |
Teplotní rozsah | -30°C - +120°C |
Celkový zdvih | 6,40 mm |
Doporučený pracovní zdvih | 4,30 mm |
Síla pera v klidovém stavu | 1,40 N |
Síla pera v pracovní pozici | 2,00 N |
Elektrické hodnoty
Max proudové zatížení | 3,00 A |
Materiál
Plášť | bronz, pozlaceno |
Pružina | pružinová ocel, pozlaceno |
Píst | ocel, měď-beryllium |
Dutinka | bronz, pozlaceno |
Průměr vrtáků
TROLITAX | 0,96...0,98 |
HGW | 0,97...0,99 |
