Varianty hlav
![Hlavice hrotu A_02.png](/media/images/Hlavice_hrotu_A_02.width-220.png)
A
1,20C | Au |
![Hlavice hrotu A6.png](/media/images/Hlavice_hrotu_A6.width-220.png)
A6
1,20 | Au |
![Hlavice hrotu B_01.png](/media/images/Hlavice_hrotu_B_01.width-220.png)
B
0,64 | Au |
![Hlavice hrotu BD.png](/media/images/Hlavice_hrotu_BD.width-220.png)
BD
0,61C | Au |
![BST1](/media/images/bst1.width-220.png)
BST1
0,64 | Au |
![Hlavice hrotu BST2.png](/media/images/Hlavice_hrotu_BST2.width-220.png)
BST2
0,64 | Au |
![Hlavice hrotu C_02.png](/media/images/Hlavice_hrotu_C_02.width-220.png)
C
1,00 | Au |
1,20 | Au |
![CS1 080_130.png](/media/images/CS1_080_130.width-220.png)
CS1
0,80/1,30C | Au/POM |
![Hlavice hrotu D_01.png](/media/images/Hlavice_hrotu_D_01.width-220.png)
D
0,64C | Au |
![Hlavice hrotu D_4.png](/media/images/Hlavice_hrotu_D_4.width-220.png)
D
0,50C | Au |
![Hlavice hrotu D3_02.png](/media/images/Hlavice_hrotu_D3_02.width-220.png)
D3
0,50C | Au |
![Hlavice hrotu F_02.png](/media/images/Hlavice_hrotu_F_02.width-220.png)
F
0,90C | Au |
![Hlavice hrotu G_02.png](/media/images/Hlavice_hrotu_G_02.width-220.png)
G
1,15 | Au |
![Hlavice hrotu H_01.png](/media/images/Hlavice_hrotu_H_01.width-220.png)
H
0,64 | Au |
![Hlavice hrotu H_02.png](/media/images/Hlavice_hrotu_H_02.width-220.png)
H
1,00 | Au |
1,20 | Au |
![Hlavice hrotu H1.png](/media/images/Hlavice_hrotu_H1.width-220.png)
H1
0,64 | Au |
![Hlavice hrotu K.png](/media/images/Hlavice_hrotu_K.width-220.png)
K
1,20 | Au |
![Hlavice hrotu M1.png](/media/images/Hlavice_hrotu_M1.width-220.png)
M1
1,20 | Au |
![Hlavice hrotu M6.png](/media/images/Hlavice_hrotu_M6.width-220.png)
M6
1,30 | Au |
![Hlavice hrotu N.png](/media/images/Hlavice_hrotu_N.width-220.png)
N
0,50 | Au |
![Hlavice hrotu Q_00.png](/media/images/Hlavice_hrotu_Q_00.width-220.png)
Q
0,50 | Au |
![Hlavice hrotu Q_01.png](/media/images/Hlavice_hrotu_Q_01.width-220.png)
Q
0,64 | Au |
![Hlavice hrotu Q_02.png](/media/images/Hlavice_hrotu_Q_02.width-220.png)
Q
0,80 | Au |
1,00 | Au |
1,15 | Au |
![Hlavice hrotu Q8.png](/media/images/Hlavice_hrotu_Q8.width-220.png)
Q8
1,20 | Au |
![Hlavice hrotu V_01_39.png](/media/images/Hlavice_hrotu_V_01_39.width-220.png)
V
0,64 | Au |
![Hlavice hrotu V1_01_86.png](/media/images/Hlavice_hrotu_V1_01_86.width-220.png)
V1
0,64 | Au |
![Hlavice hrotu V1_02_86.png](/media/images/Hlavice_hrotu_V1_02_86.width-220.png)
V1
0,80 | Au |
![Hlavice hrotu V5.png](/media/images/Hlavice_hrotu_V5.width-220.png)
V5
0,64 | Au |

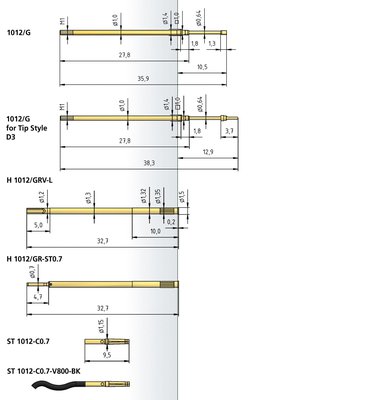

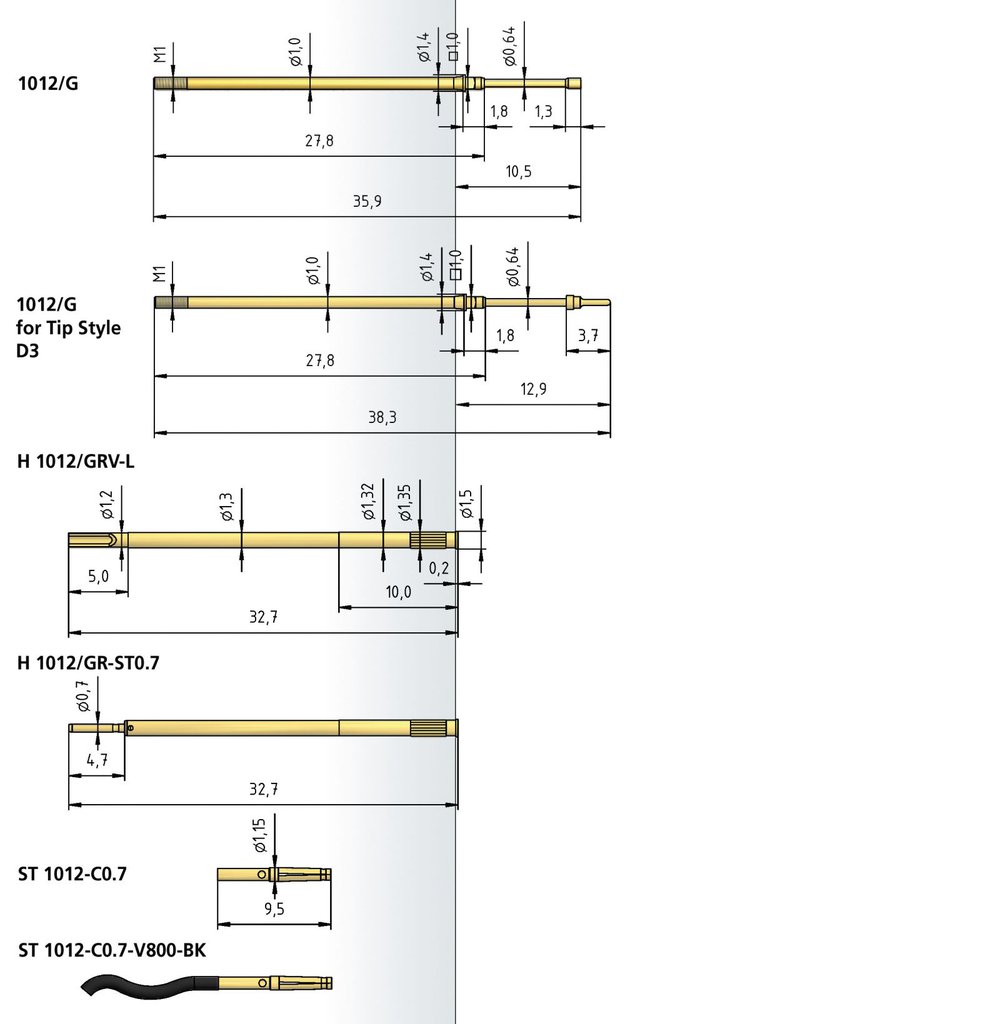

Mechanické hodnoty
Rozteč | 1,91 mm |
Průměr těla hrotu | 1,00 mm |
Celková délka hrotu | 35,90 mm |
Teplotní rozsah | -30°C - +120°C |
Celkový zdvih | 6,40 mm |
Doporučený pracovní zdvih | 4,30 mm |
Síla pera v klidovém stavu | 0,20 | 0,30 | 0,40 | 0,50 | 0,70 N |
Síla pera v pracovní pozici | 0,60 | 1,00 | 1,50 | 2,00 | 2,80 N |
Elektrické hodnoty
Max proudové zatížení | 4,00 A |
Materiál
Plášť | mosaz, pozlaceno |
Pružina | pružinová ocel, pozlaceno |
Píst | ocel, měď-beryllium, pozlaceno |
Dutinka | mosaz, pozlaceno |
Průměr vrtáků
TROLITAX | 1,31 |
HGW | 1,33 |
Doporučené nástroje
WFS 1012/G-1.5-1.0 |
WFS 1012/G-1.9-1.5-Z |
