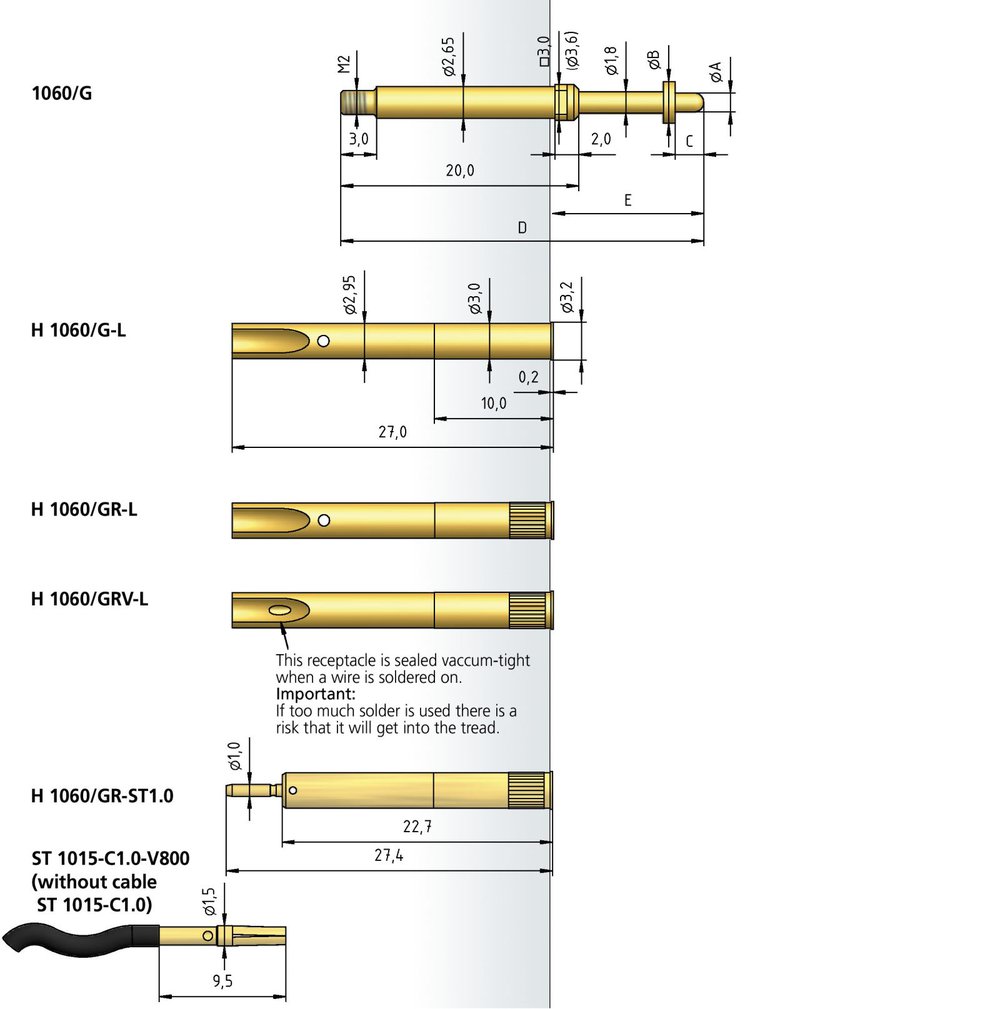

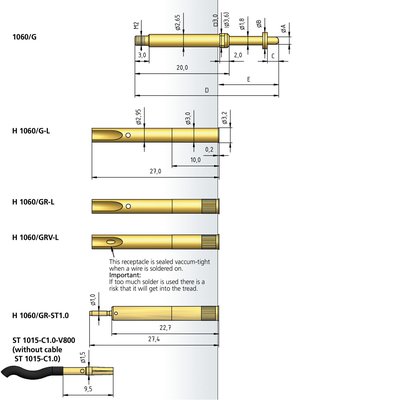

Varianty hlav
BAx
| Typ | Hlava ⌀ mm (A) |
Talířek ⌀ mm (B) |
Délka hlavy (C) | Délka (D) | Výška hrotu (E) |
|---|---|---|---|---|---|
| BA2 | 1,80 | 4,00 | 3,00 | 29,00 | 11,20 |
| BA3 | 1,80 | 4,00 | 2,50 | 29,00 | 11,20 |
| BA5 | 1,80 | 4,00 | 2,50 | 28,50 | 10,70 |
| BA7 | 1,80 | 4,00 | 2,10 | 29,00 | 11,20 |
| BA71 | 1,80 | 4,00 | 2,10 | 29,00 | 11,20 |
C42
| Typ | Hlava ⌀ mm (A) |
Talířek ⌀ mm (B) |
Délka hlavy (C) | Délka (D) | Výška hrotu (E) |
|---|---|---|---|---|---|
| C42 | 4,00 | 5,00 | 1,00 | 28,50 | 10,70 |
D1xxx
| Typ | Hlava ⌀ mm (A) |
Talířek ⌀ mm (B) |
Délka hlavy (C) | Délka (D) | Výška hrotu (E) |
|---|---|---|---|---|---|
| D1001 | 1,40 | 3,50 | 2,40 | 28,90 | 11,10 |
| D1002 | 1,40 | 3,50 | 4,00 | 30,50 | 12,70 |
| D1003 | 1,40 | 3,50 | 3,30 | 29,80 | 12,00 |
| D1004 | 1,00 | 3,50 | 4,00 | 30,50 | 12,70 |
| D1013 | 1,00 | 3,50 | 2,80 | 29,30 | 11,50 |
Dx9xx
| Typ | Hlava ⌀ mm (A) |
Talířek ⌀ mm (B) |
Délka hlavy (C) | Délka (D) | Výška hrotu (E) |
|---|---|---|---|---|---|
| D1904 | 1,00 | 3,50 | 4,00 | 30,50 | 12,70 |
F1xxx
| Typ | Hlava ⌀ mm (A) |
Talířek ⌀ mm (B) |
Délka hlavy (C) | Délka (D) | Výška hrotu (E) |
|---|---|---|---|---|---|
| F11 | 1,30 | 4,70 | 7,00 | 33,50 | 15,70 |
| F12 | 1,30 | 4,70 | 5,00 | 33,50 | 15,70 |
| F13 | 1,30 | 4,70 | 2,00 | 30,50 | 12,70 |
| F14 | 2,60 | 4,00 | 1,80 | 29,00 | 11,20 |
| F33 | 2,00 | 4,00 | 2,50 | 36,00 | 18,70 |
| F40 | 1,50 | 4,00 | 2,65 | 28,50 | 10,70 |
| F41 | 4,00 | 4,70 | 2,00 | 28,50 | 10,70 |
| F1007 | 1,30 | 4,70 | 5,30 | 31,80 | 14,00 |
| F1008 | 1,40 | 3,50 | 2,00 | 28,50 | 10,70 |
| F1009 | 4,00 | 5,00 | 2,00 | 28,50 | 10,70 |
| F1010 | 1,40 | 3,50 | 1,70 | 28,20 | 10,40 |
| F1011 | 2,30 | 3,50 | 2,00 | 28,50 | 10,70 |
| F1012 | 1,40 | 3,50 | 3,00 | 29,50 | 11,70 |
| F1015 | 2,30 | 3,50 | 1,80 | 28,30 | 10,50 |
| F1016 | 1,30 | 4,70 | 3,60 | 30,10 | 12,30 |
| F1017 | 1,30 | 4,70 | 2,70 | 29,20 | 11,40 |
| F1018 | 1,80 | 4,50 | 1,50 | 28,00 | 10,20 |
Fx9xx
| Typ | Hlava ⌀ mm (A) |
Talířek ⌀ mm (B) |
Délka hlavy (C) | Délka (D) | Výška hrotu (E) |
|---|---|---|---|---|---|
| F1907 | 1,30 | 4,70 | 5,30 | 31,80 | 14,00 |
| F1909 | 4,00 | 5,00 | 2,00 | 28,50 | 10,70 |
| F1916 | 1,30 | 4,70 | 3,60 | 30,10 | 12,30 |
| F1917 | 1,30 | 4,70 | 2,70 | 29,20 | 11,40 |
| F1918 | 1,80 | 4,50 | 1,50 | 28,00 | 10,20 |
Mechanické hodnoty
| Rozteč | 4,00 mm |
| Průměr těla hrotu | 2,65 mm |
| Teplotní rozsah | -30°C - +120°C |
| Celkový zdvih | 5,50 mm |
| Doporučený pracovní zdvih | 4,40 mm |
| Síla pera v klidovém stavu | 0,20 | 0,20 | 0,40 | 0,50 | 0,80 | 0,70 N |
| Síla pera v pracovní pozici | 0,40 | 0,60 | 1,50 | 2,25 | 3,00 | 5,00 N |
Elektrické hodnoty
| Max proudové zatížení | 8,00 A |
Materiál
| Plášť | mosaz, pozlaceno |
| Pružina | pružinová ocel, nerezová, pozlaceno |
| Píst | ocel |
| Dutinka | mosaz, pozlaceno |
Průměr vrtáků
| TROLITAX | 3,00 |
| HGW | 3,01 |
Doporučené nástroje
| WFS 1060/G-4.0-2.3-SW |
| WFS 1060/G-4.0-3.0 |
| WFS 1060/G-5.0-4.0-Z |
| WFS 1060/G-6.0-5.0-Z |
