Varianty hlav
![Hlavice hrotu C_01.png](/media/images/Hlavice_hrotu_C_01.width-220.png)
C
2,00C | Au |
2,70C | Au |
3,00C | Au |
![Hlavice hrotu F_02.png](/media/images/Hlavice_hrotu_F_02.width-220.png)
F
1,50C | Au |
1,80C | Au |
2,30C | Au |
3,00C | Au |
![Hlavice hrotu Y 190_050.png](/media/images/Hlavice_hrotu_Y_190_050.width-220.png)
Y
1,90x0,50C | Au |
![Hlavice hrotu Y 190_080.png](/media/images/Hlavice_hrotu_Y_190_080.width-220.png)
Y
1,90x0,80C | Au |
![Hlavice hrotu Y 220_120.png](/media/images/Hlavice_hrotu_Y_220_120.width-220.png)
Y
2,20x1,20C | Au |
![Hlavice hrotu Y 250_050.png](/media/images/Hlavice_hrotu_Y_250_050.width-220.png)
Y
2,50x0,50C | Au |
![Hlavice hrotu Y 250_080.png](/media/images/Hlavice_hrotu_Y_250_080.width-220.png)
Y
2,50x0,80C | Au |
![Hlavice hrotu Y 250_150.png](/media/images/Hlavice_hrotu_Y_250_150.width-220.png)
Y
2,50x1,50C | Au |
![Hlavice hrotu Y 270_080.png](/media/images/Hlavice_hrotu_Y_270_080.width-220.png)
Y
2,70x0,80C | Au |
![Hlavice hrotu YL 400_060.png](/media/images/Hlavice_hrotu_YL_400_060.width-220.png)
YL
4,00x0,60C | Au |

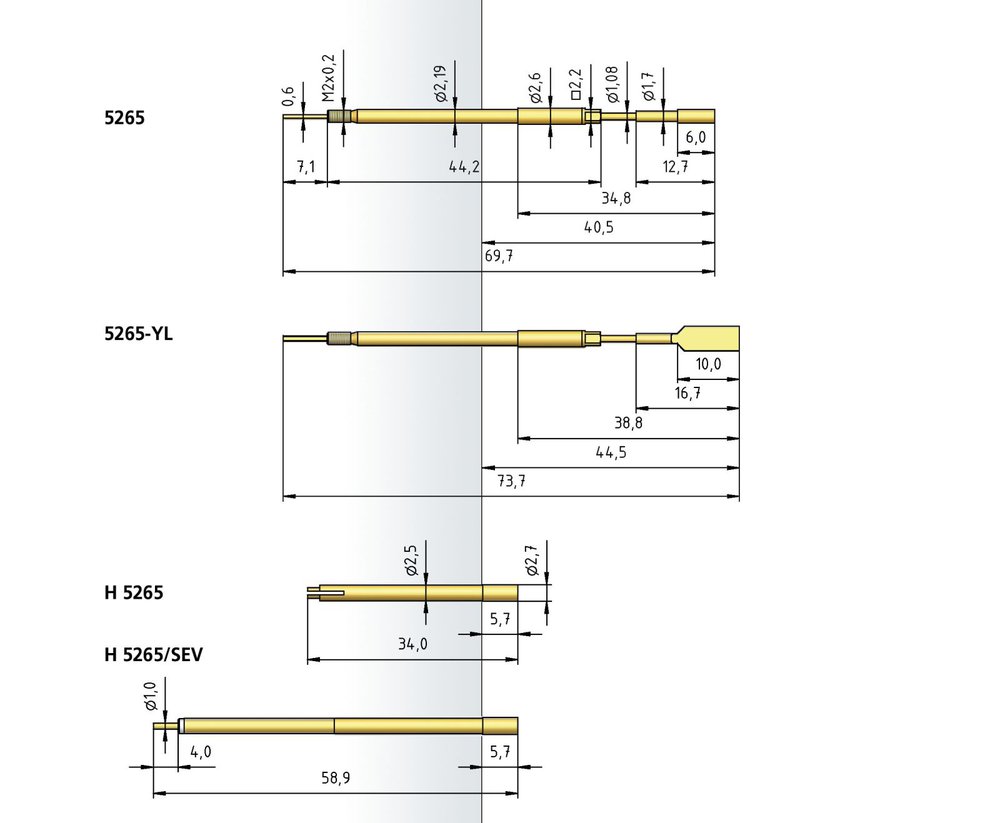

Mechanické hodnoty
Rozteč | 3,00 mm |
Průměr těla hrotu | 2,19 mm |
Celková délka hrotu | 69,70 mm |
Teplotní rozsah | -30°C - +120°C |
Celkový zdvih | 5,50 mm |
Doporučený pracovní zdvih | 5,00 mm |
Spínací zdvih | 2,60 mm |
Síla pera v klidovém stavu | 1,00 | 2,00 | 3,00 | 3,80 N |
Síla pera v pracovní pozici | 5,00 | 10,00 | 15,00 | 20,00 N |
Elektrické hodnoty
Max proudové zatížení | 8,00 A |
Max proudové zatížení pinu | 1,00 A |
Materiál
Plášť | mosaz, pozlaceno |
Pružina | pružinová ocel, pozlaceno |
Píst | měď / beryllium |
Dutinka | mosaz, pozlaceno |
Průměr vrtáků
TROLITAX | 2,49...2,51 |
Doporučené nástroje
WFS 5265-3.0-2.3 |
WFS 5265-3.0-2.5-Z |
WFS 5265-3.5-3.0-Z |
