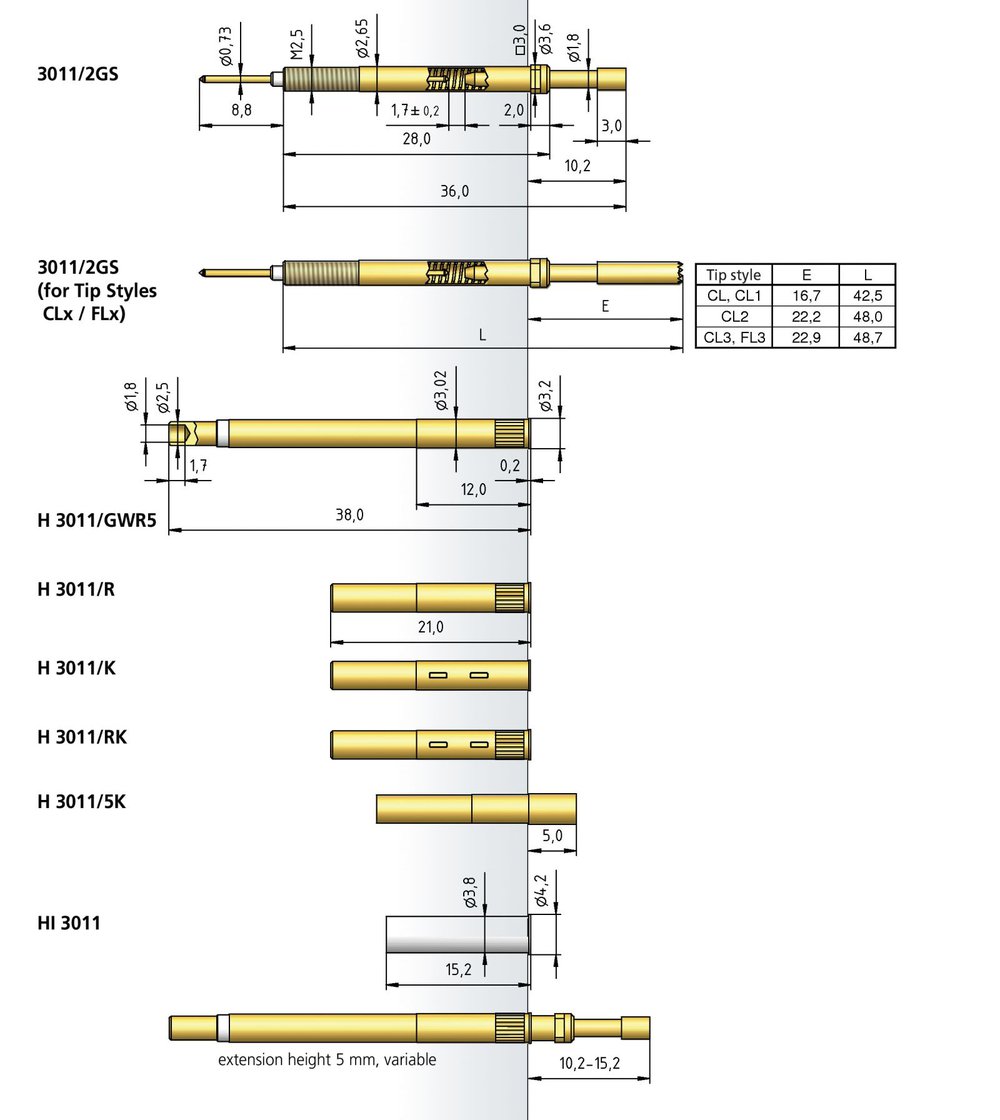

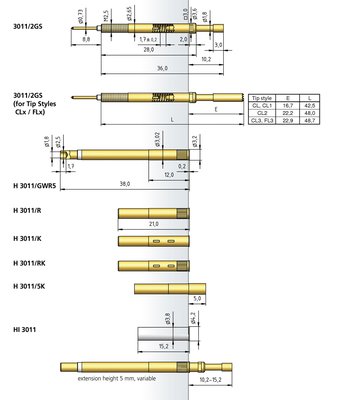

Série 3011/2GS - SW 1,7 mm

  1. Úvod
  2. Kontaktní hroty
  3. Katalog hrotů
  4. Spínací kontaktní hroty se závitem
  5. Série 3011/2GS - SW 1,7 mm

Série 3011/2GS - SW 1,7 mm

Katalogový list

Poptávka

Varianty hlav

Hlavice hrotu A_02.png
A
2,30Au
Hlavice hrotu C_01.png
C
1,80Au
Hlavice hrotu C_02.png
C
2,30Au
3,00Au
4,00Au
Hlavice hrotu C1_00.png
C1
1,00Au
Hlavice hrotu CL_95.png
CL
2,30Au
Hlavice hrotu CL1.png
CL1
1,00Au
Hlavice hrotu CL2.png
CL2
1,80Au
Hlavice hrotu CL3.png
CL3
1,00Au
Hlavice hrotu D6.png
D6
1,00Au
Hlavice hrotu F_01.png
F
1,80Au
Hlavice hrotu F_02.png
F
2,00Au
2,30Au
Hlavice hrotu F1 izolant.png
F1
2,30HTK
3,00HTK
4,00HTK
5,00HTK
Hlavice hrotu F1L izolant.png
F1L
2,30HTK
3,00HTK
Hlavice hrotu F7.png
F7
1,00Au
Hlavice hrotu FL3.png
FL3
1,00Au
Hlavice hrotu H2_02.png
H2
2,60Au
Mechanické hodnoty
Rozteč 4,00 mm
Průměr těla hrotu 2,65 mm
Celková délka hrotu 36,00 mm
Teplotní rozsah -30°C - +120°C
Celkový zdvih 5,00 mm
Doporučený pracovní zdvih 4,00 mm
Spínací zdvih 1,70 mm
Síla pera v klidovém stavu 0,12 | 0,25 | 0,30 | 0,40 | 0,60 | 1,80 | 1,40 | 1,70 | 2,00 | 2,70 | 2,00 | 5,00 | 4,00 N
Síla pera v pracovní pozici 0,75 | 1,25 | 1,80 | 2,30 | 3,50 | 6,50 | 7,00 | 8,50 | 9,00 | 9,50 | 10,00 | 12,50 | 13,00 N
Elektrické hodnoty
Max proudové zatížení 5,00 A
Max proudové zatížení pinu 1,00 A
Materiál
Plášť mosaz, pozlaceno
Pružina pružinová ocel, pozlaceno
Píst ocel, pozlaceno, pozlaceno s izolací
Dutinka mosaz, pozlaceno
Průměr vrtáků
TROLITAX 3,02
HGW 3,04
Doporučené nástroje
WFS 1060/G-4.0-3.0
WFS 1060/G-5.0-4.0-Z
WFS 1060/G-6.0-5.0-Z
