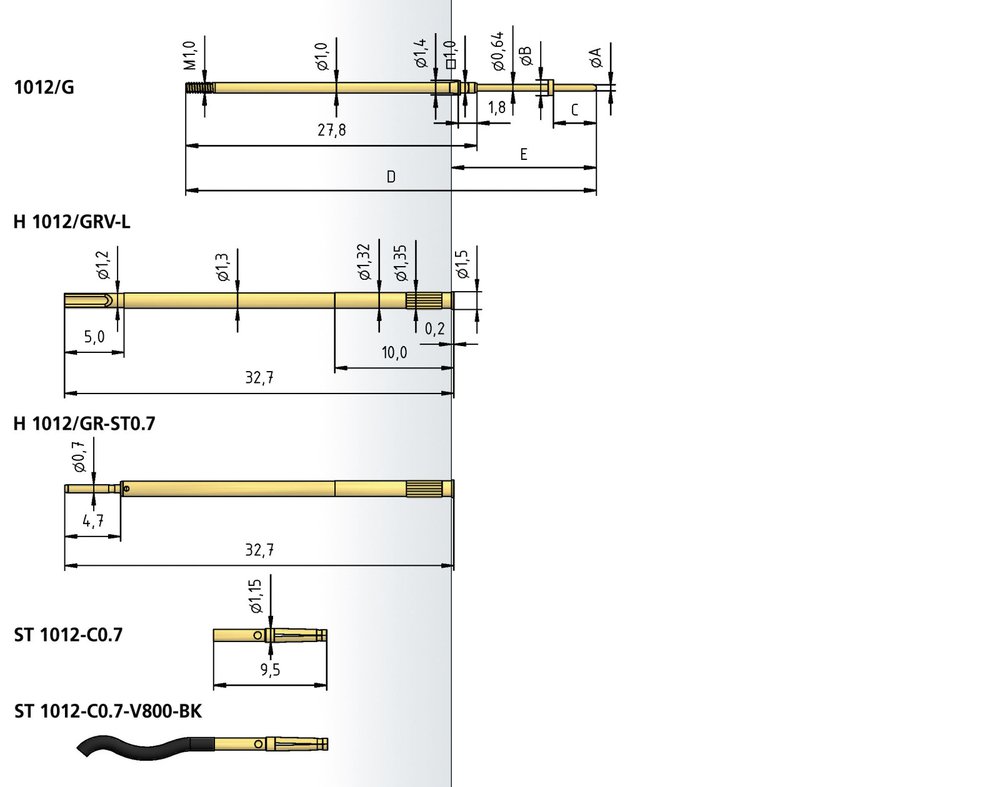

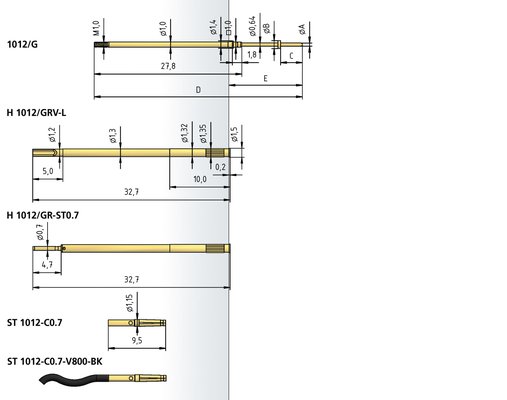

Varianty hlav
Dxxxx
| Typ | Hlava ⌀ mm (A) |
Talířek ⌀ mm (B) |
Délka hlavy (C) | Délka (D) | Výška hrotu (E) |
|---|---|---|---|---|---|
| D0620 | 0,60 | 1,50 | 2,00 | 37,10 | 11,70 |
| D0625 | 0,60 | 1,50 | 2,50 | 37,60 | 12,20 |
| D0630 | 0,60 | 1,50 | 3,00 | 38,10 | 12,70 |
| D0636 | 0,60 | 1,50 | 3,60 | 38,70 | 13,30 |
| D0641 | 0,60 | 1,50 | 4,10 | 39,20 | 13,80 |
| D0646 | 0,60 | 1,50 | 4,60 | 39,70 | 14,30 |
| D0651 | 0,60 | 1,50 | 5,10 | 40,20 | 14,80 |
| D1004 | 0,50 | 1,00 | 1,50 | 36,60 | 11,20 |
| D1005 | 0,60 | 1,20 | 2,00 | 37,10 | 11,70 |
| D1008 | 0,43 | 1,50 | 2,50 | 37,60 | 12,20 |
Fxxxx
| Typ | Hlava ⌀ mm (A) |
Talířek ⌀ mm (B) |
Délka hlavy (C) | Délka (D) | Výška hrotu (E) |
|---|---|---|---|---|---|
| F1409 | 0,60 | 1,40 | 0,60 | 35,30 | 9,90 |
| F1410 | 1,10 | 1,60 | 1,40 | 36,10 | 10,70 |
| F1411 | 0,80 | 1,50 | 1,00 | 35,70 | 10,30 |
Mechanické hodnoty
| Rozteč | 1,91 mm |
| Průměr těla hrotu | 1,00 mm |
| Teplotní rozsah | -30°C - +120°C |
| Celkový zdvih | 6,40 mm |
| Doporučený pracovní zdvih | 4,30 mm |
| Síla pera v klidovém stavu | 0,20 | 0,30 | 0,40 | 0,50 | 0,70 N |
| Síla pera v pracovní pozici | 0,60 | 1,00 | 1,50 | 2,00 | 2,80 N |
Materiál
| Plášť | mosaz, pozlaceno |
| Pružina | pružinová ocel, pozlaceno |
| Píst | ocel, měď-beryllium, pozlaceno |
| Dutinka | měď, pocínováno, izolováno |
Průměr vrtáků
| TROLITAX | 1,31...1,33 |
| HGW | 1,31...1,33 |
Doporučené nástroje
| WFSB 1012/G-1.5-1.0 |
| WFSB 1012/G-1.9-1.5-Z |
