Varianty hlav
![Hlavice hrotu A_02.png](/media/images/Hlavice_hrotu_A_02.width-220.png)
A
1,00 | Au |
1,30 | Au |
1,50 | Au |
1,80 | Au/Ni |
![Hlavice hrotu A6.png](/media/images/Hlavice_hrotu_A6.width-220.png)
A6
1,80C | Au |
![Hlavice hrotu B_01.png](/media/images/Hlavice_hrotu_B_01.width-220.png)
B
0,75 | Au/Ni/Rh |
![Hlavice hrotu BS.png](/media/images/Hlavice_hrotu_BS.width-220.png)
BS
0,38 | Au |
![Hlavice hrotu C_02.png](/media/images/Hlavice_hrotu_C_02.width-220.png)
C
1,00 | Au |
1,30C | Au |
1,80C | Au/Ni |
2,30 | Rh |
![Hlavice hrotu C15.png](/media/images/Hlavice_hrotu_C15.width-220.png)
C15
1,80 | Au |
![Hlavice hrotu C1S.png](/media/images/Hlavice_hrotu_C1S.width-220.png)
C1S
0,90/1,37 | Au/HTK |
![Hlavice hrotu C2S.png](/media/images/Hlavice_hrotu_C2S.width-220.png)
C2S
1,20/1,80 | Au/HTK |
![Hlavice hrotu D_00.png](/media/images/Hlavice_hrotu_D_00.width-220.png)
D
0,50 | Ni |
![Hlavice hrotu D_01.png](/media/images/Hlavice_hrotu_D_01.width-220.png)
D
0,60C | Au |
0,65C | Au/Ni |
0,75 | Au/Rh |
![Hlavice hrotu D_02.png](/media/images/Hlavice_hrotu_D_02.width-220.png)
D
1,25 | Au/Ni |
![Hlavice hrotu E.png](/media/images/Hlavice_hrotu_E.width-220.png)
E
1,80 | Au/Ni |
![Hlavice hrotu F_01.png](/media/images/Hlavice_hrotu_F_01.width-220.png)
F
0,75 | Rh |
![Hlavice hrotu F_02.png](/media/images/Hlavice_hrotu_F_02.width-220.png)
F
1,50C | Au |
1,80 | Rh |
![Hlavice hrotu G_02 Ni_Rh.png](/media/images/Hlavice_hrotu_G_02_Ni_Rh.width-220.png)
G
1,30 | Rh |
1,80 | Au/Ni |
![Hlavice hrotu H_02 Ni_Rh.png](/media/images/Hlavice_hrotu_H_02_Ni_Rh.width-220.png)
H
1,30 | Rh |
1,80 | Au |
![Hlavice hrotu K.png](/media/images/Hlavice_hrotu_K.width-220.png)
K
1,80 | Au/Ni |
![Hlavice hrotu Q_01.png](/media/images/Hlavice_hrotu_Q_01.width-220.png)
Q
0,75C | Au |

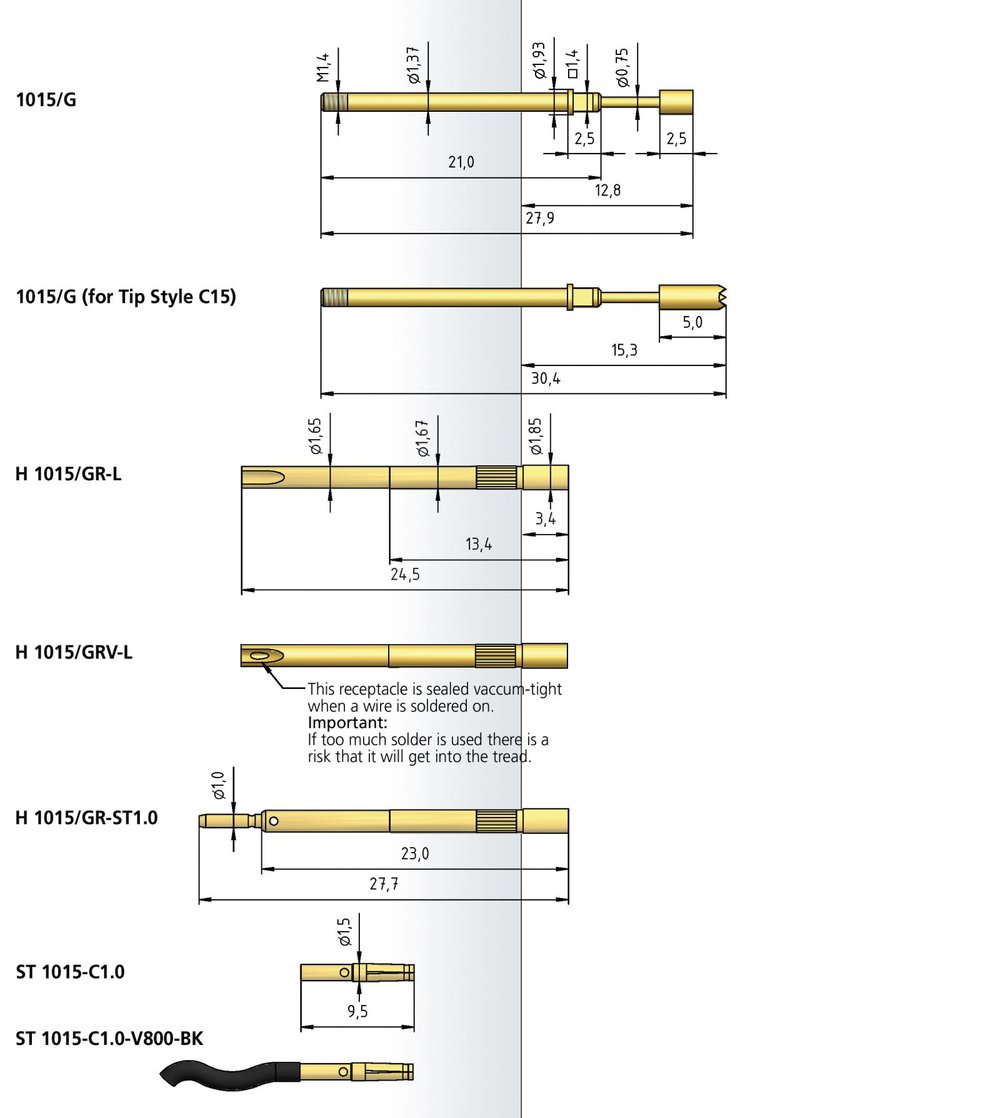

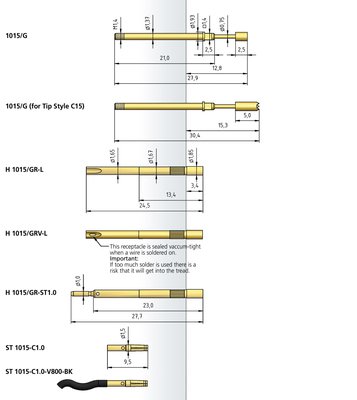

Mechanické hodnoty
Rozteč | 2,54 mm |
Průměr těla hrotu | 1,37 mm |
Celková délka hrotu | 27,90 mm |
Teplotní rozsah | -30°C - +120°C |
Celkový zdvih | 4,40 mm |
Doporučený pracovní zdvih | 3,50 mm |
Síla pera v klidovém stavu | 0,25 | 0,40 | 0,40 | 0,30 | 0,70 | 0,60 N |
Síla pera v pracovní pozici | 0,70 | 1,00 | 1,50 | 1,70 | 2,50 | 3,00 N |
Elektrické hodnoty
Max proudové zatížení | 5,00 A |
Materiál
Plášť | mosaz, pozlaceno |
Pružina | pružinová ocel, pozlaceno |
Píst | ocel, měď-beryllium, plastový |
Dutinka | mosaz, pozlaceno |
Průměr vrtáků
TROLITAX | 1,68...1,70 |
HGW | 1,68...1,70 |
Doporučené nástroje
WFS 1015/G-2.54-1.5 |
WFS 1015/G-2.54-1.8 |
