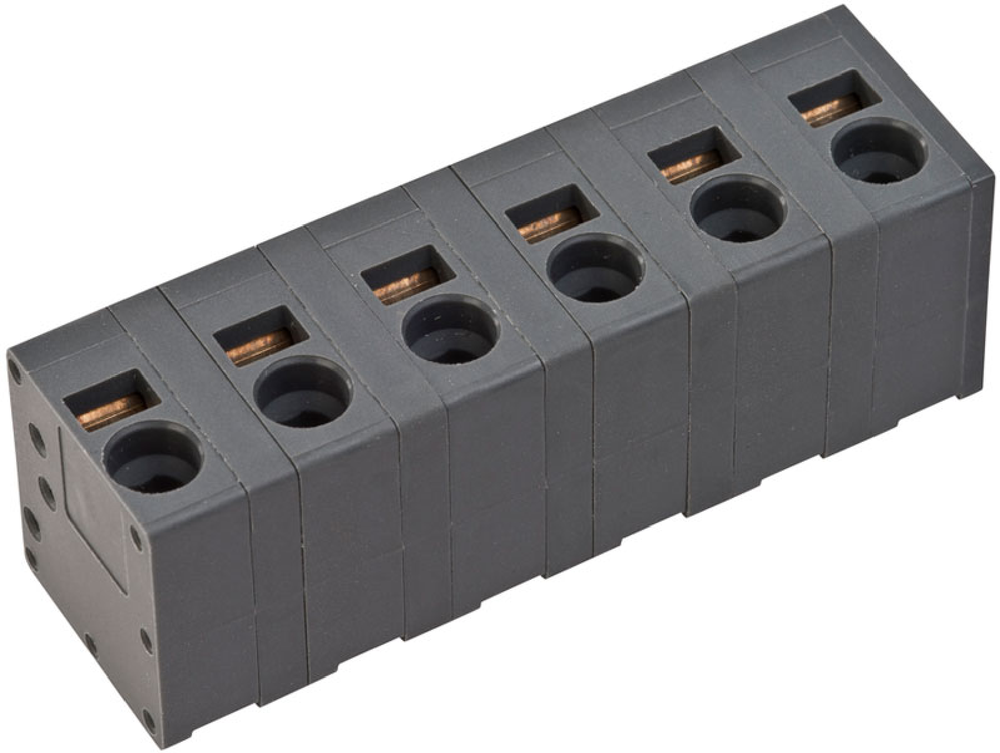

AK4200/..-7.5-V-BAGY


AK4200/..-7.5-V-BAGY

Poptávka

Příslušenství

Obrázek Popisek Číslo
Svorkovnice prislusenstvi 54200000000.jpg

Spacer SPC-AK4200-baGY

Pro rozšíření prostoru nebo pro lépe viditelné oddělení jednotlivých sekcí svorkovnic.

54200000000
Svorkovnice prislusenstvi 54200000002.jpg

Side Wall with Coding Pin SW-AK4200-CP-H-baGY

Boční stěna s kódovacím pinem (SW-CP) zajistí správnou montáž svorkovnic na desce plošných spojů. Kódovací pin je tak vložen do odpovídajícího otvoru na DPS. SW-CP nahrazuje standardní boční stěnu (SW).

54200000002
Mechanické hodnoty
Pevný vodič min. 0,20 mm²
Pevný vodič max. 4,00 mm²
Licna (flexibilní) min. 0,20 mm²
Licna (flexibilní) max. 2,50 mm²
Licna (s dutinkou) min. 0,20 mm²
Licna (s dutinkou) max. 2,50 mm²

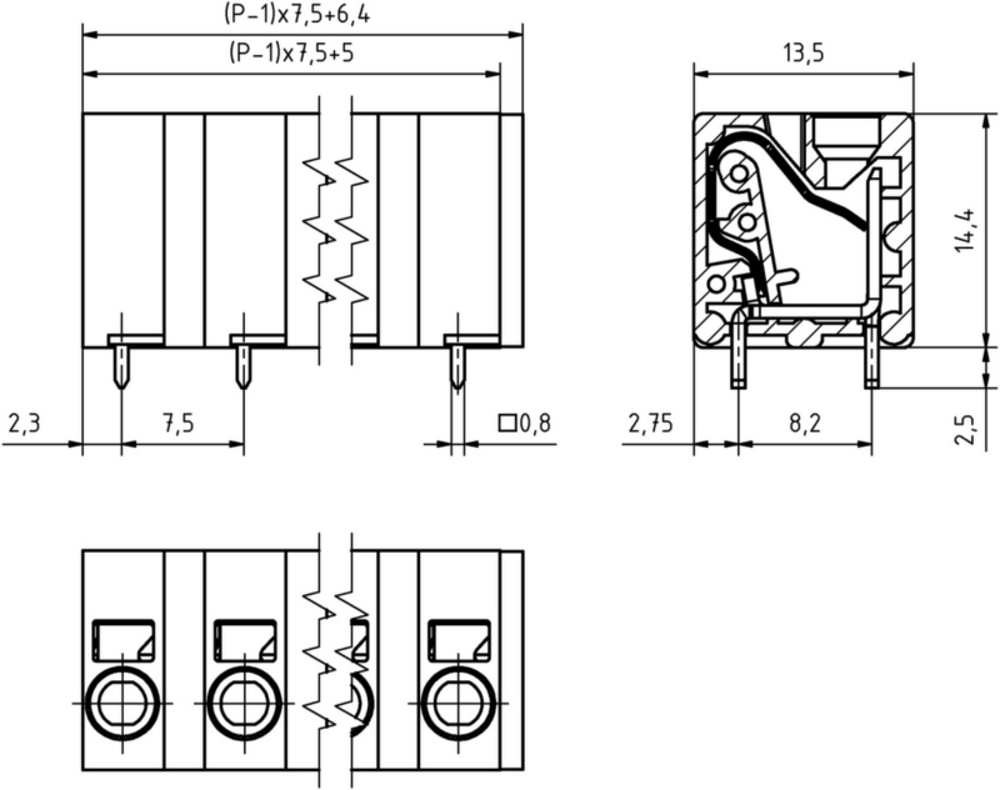

Rozměry
Délka odizolovaného vodiče 10,00 mm
Průměr otvoru v PCB 1,10 mm
Materiály
Spoj Slitina mědi
Pružina Nerezová ocel
Izolační materiál
Materiál PA 6.6
Třída hořlavosti UL 94 V-0
Teploty
Provozní teplota -40°C - +105°C
Pájecí proces
Doporučená teplota pájení 260 °C
Maximální doba pájení 3-4 s
Barvy svorkovnice
Bílá - RAL 9003
Dopravní šedá - RAL 7042
Modrá - RAL 5015
Oranžová - RAL 2011
Světle zelená - RAL 6018
Světle šedá - RAL 7035
Zeleno žlutá RAL 6018 - 1018/S
Zelená - RAL 6018
Čedičově šedá - RAL 7012
Černá - RAL 9011
Červená - RAL 3003
