Příslušenství
Obrázek | Popisek | Číslo |
---|---|---|
Bridge, 2-pole, insulated, BRI/2-5.0/5.08-LIGHT GREY Izolované "přemostění" pro více zapojení. Lze použít pro svorkovnice a multi-konektory s mezerami 5.0 mm a 5.08 mm. |
50000000006 | |
Bridge, 3-pole, insulated, BRI/3-5.0/5.08-LIGHT GREY Izolované "přemostění" pro více zapojení. Lze použít pro svorkovnice a multi-konektory s mezerami 5.0 mm a 5.08 mm. |
50000000007 | |
Bridge, 2-pole, BR/2-5.0/5.08-L7.0 Neizolované "přemostění" pro více zapojení. Lze použít pro svorkovnice a multi-konektory s mezerami 5.0 mm a 5.08 mm. |
50000000008 |
Mechanické hodnoty
Pevný vodič min. | 0,14 mm² |
Pevný vodič max. | 2,50 mm² |
Licna (flexibilní) min. | 0,14 mm² |
Licna (flexibilní) max. | 1,50 mm² |
Licna (s dutinkou) min. | 0,25 mm² |
Licna (s dutinkou) max. | 1,50 mm² |

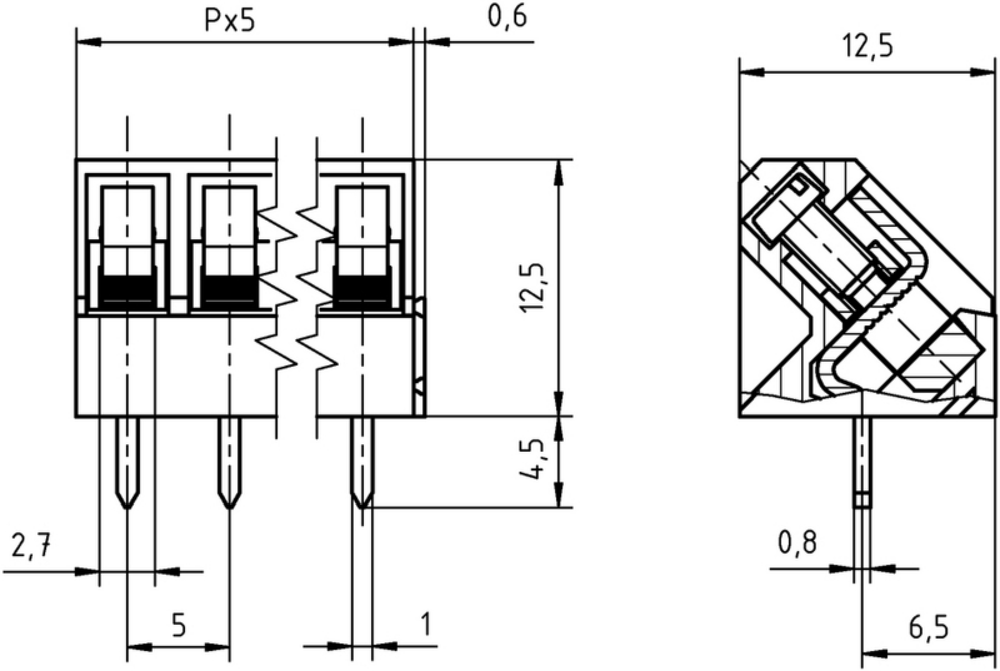

Rozměry
Délka odizolovaného vodiče | 7,00 mm |
Průměr otvoru v PCB | 1,30 mm |
Materiály
Svorka | Mosaz |
Šroub | Ocel |
Spoj | Slitina mědi |
Izolační materiál
Materiál | PA 6.6 |
Třída hořlavosti | UL 94 V-0 |
Teploty
Provozní teplota | -40°C - +105°C |
Pájecí proces
Doporučená teplota pájení | 260 °C |
Maximální doba pájení | 3-4 s |
