Série 3010/2W - SW 4,0 mm

Katalogový list

Poptávka

Varianty hlav

Hlavice hrotu A_02.png
A
2,30Au
Hlavice hrotu C_01.png
C
1,80Au
Hlavice hrotu C_02.png
C
2,30Au
3,00Au
4,00Au
Hlavice hrotu C1_00.png
C1
1,00Au
Hlavice hrotu CL_95.png
CL
2,30Au
Hlavice hrotu CL1.png
CL1
1,00Au
Hlavice hrotu CL2.png
CL2
1,80Au
Hlavice hrotu CL3.png
CL3
1,00Au
Hlavice hrotu D6.png
D6
1,00Au
Hlavice hrotu F_01.png
F
1,80Au
Hlavice hrotu F_02.png
F
2,00Au
2,30Au
Hlavice hrotu F1 izolant.png
F1
2,30HTK
3,00HTK
4,00HTK
5,00HTK
Hlavice hrotu FL3.png
FL3
1,00Au
Hlavice hrotu H2_02.png
H2
2,60Au

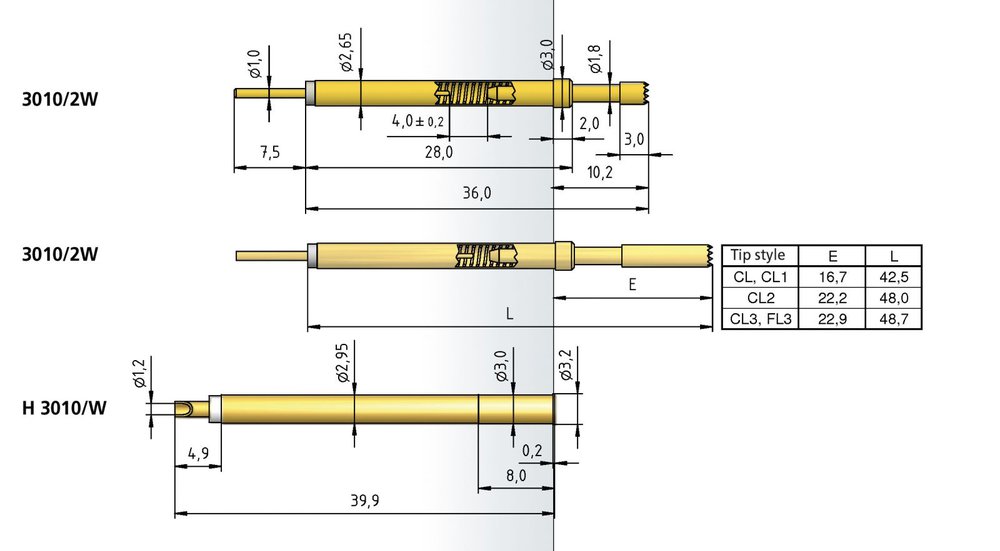

Mechanické hodnoty
Rozteč 4,00 mm
Průměr těla hrotu 2,65 mm
Celková délka hrotu 36,00 mm
Teplotní rozsah -30°C - +120°C
Celkový zdvih 5,00 mm
Doporučený pracovní zdvih 4,00 mm
Spínací zdvih 4,00 mm
Síla pera v klidovém stavu 0,12 | 0,25 | 0,30 | 0,40 | 0,60 | 1,80 | 1,40 | 1,70 | 2,00 | 2,00 | 5,00 | 4,00 N
Síla pera v pracovní pozici 0,25 | 0,75 | 1,30 | 1,80 | 3,00 | 6,00 | 6,50 | 8,00 | 8,50 | 9,50 | 12,00 | 12,50 N
Elektrické hodnoty
Max proudové zatížení 5,00 A
Max proudové zatížení pinu 1,00 A
Materiál
Plášť mosaz, pozlaceno
Pružina pružinová ocel, pozlaceno
Píst ocel
Dutinka mosaz, pozlaceno
Průměr vrtáků
TROLITAX 3,00
HGW 3,01
