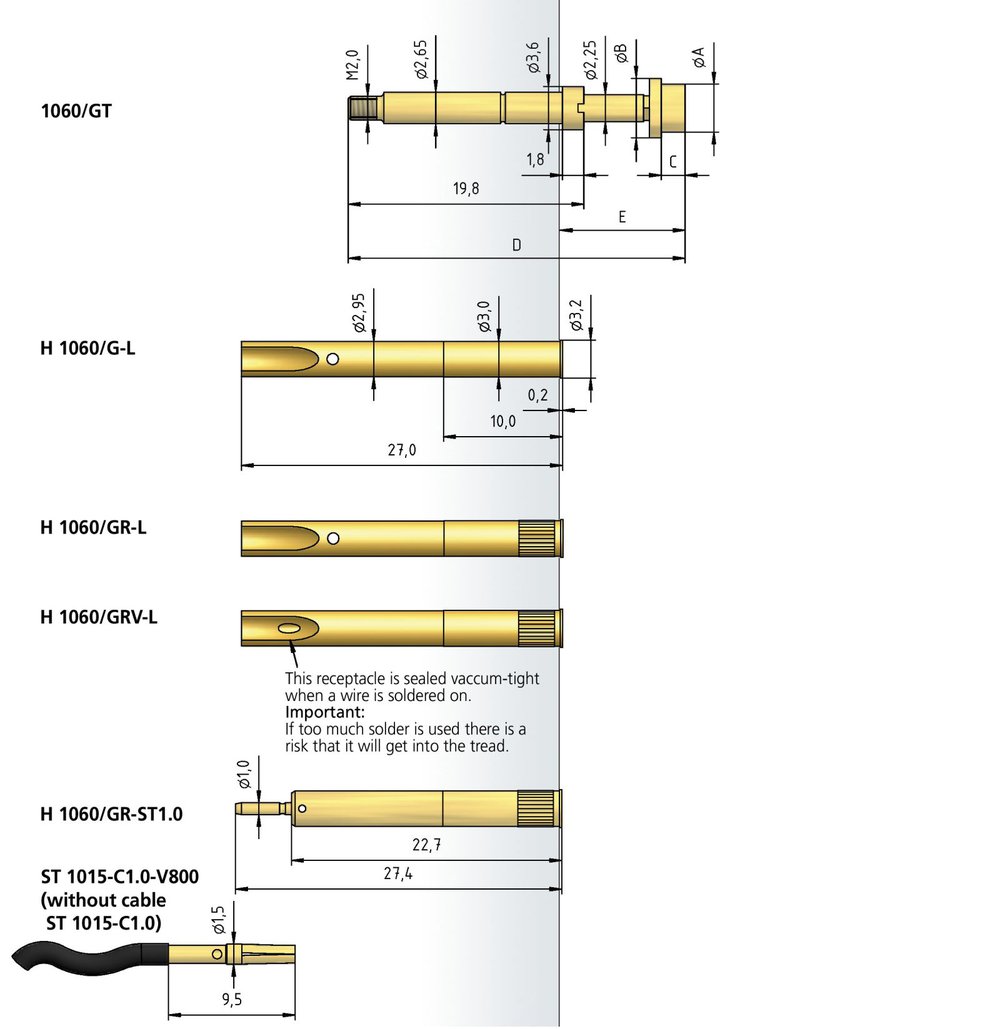

Varianty hlav
F16xx
| Typ | Hlava ⌀ mm (A) |
Talířek ⌀ mm (B) |
Délka hlavy (C) | Délka (D) | Výška hrotu (E) |
|---|---|---|---|---|---|
| F1609 | 4,00 | 5,00 | 2,00 | 28,30 | 10,50 |
| F1633 | 5,45 | 8,50 | 1,50 | 28,50 | 10,70 |
F17xx
| Typ | Hlava ⌀ mm (A) |
Talířek ⌀ mm (B) |
Délka hlavy (C) | Délka (D) | Výška hrotu (E) |
|---|---|---|---|---|---|
| F1717 | 1,30 | 4,70 | 2,70 | 29,00 | 11,20 |
| F1734 | 1,50 | 6,00 | 5,50 | 31,80 | 14,00 |
Mechanické hodnoty
| Rozteč | 4,00 mm |
| Průměr těla hrotu | 2,65 mm |
| Teplotní rozsah | -30°C - +120°C |
| Celkový zdvih | 5,00 mm |
| Doporučený pracovní zdvih | 4,00 mm |
| Síla pera v klidovém stavu | 0,20 | 0,20 | 0,40 | 0,50 | 0,80 | 0,70 N |
| Síla pera v pracovní pozici | 0,40 | 0,60 | 1,50 | 2,25 | 3,00 | 5,00 N |
Elektrické hodnoty
| Max proudové zatížení | 8,00 A |
Materiál
| Plášť | mosaz, pozlaceno |
| Pružina | pružinová ocel, pozlaceno |
| Píst | ocel |
| Dutinka | mosaz, pozlaceno |
Průměr vrtáků
| TROLITAX | 3,00 |
| HGW | 3,01 |
Doporučené nástroje
| WFS 1021/GT-1 |
| WFS 1060/GT |
