Montážní přípravky a kontrolní stanice
Navrhujeme, konstruujeme a vyrábíme montážní přípravky a v kombinaci s kontrolní stanicí automatické montážní pracoviště. Hlavní výhodou montážních pracovišť je možnost okamžitého, nebo následného testování smontovaného výrobku.
Mezi největší výhody použití montážních přípravků a automatizovaných montážních pracovišť patří:
- zvýšení taktu produkce
- zvýšení kvality montáže
- snížení zmetkovitosti
- zjednodušení složitých montážních operací
- snížení rizika pracovního úrazu
- možnost okamžitého testování kvality

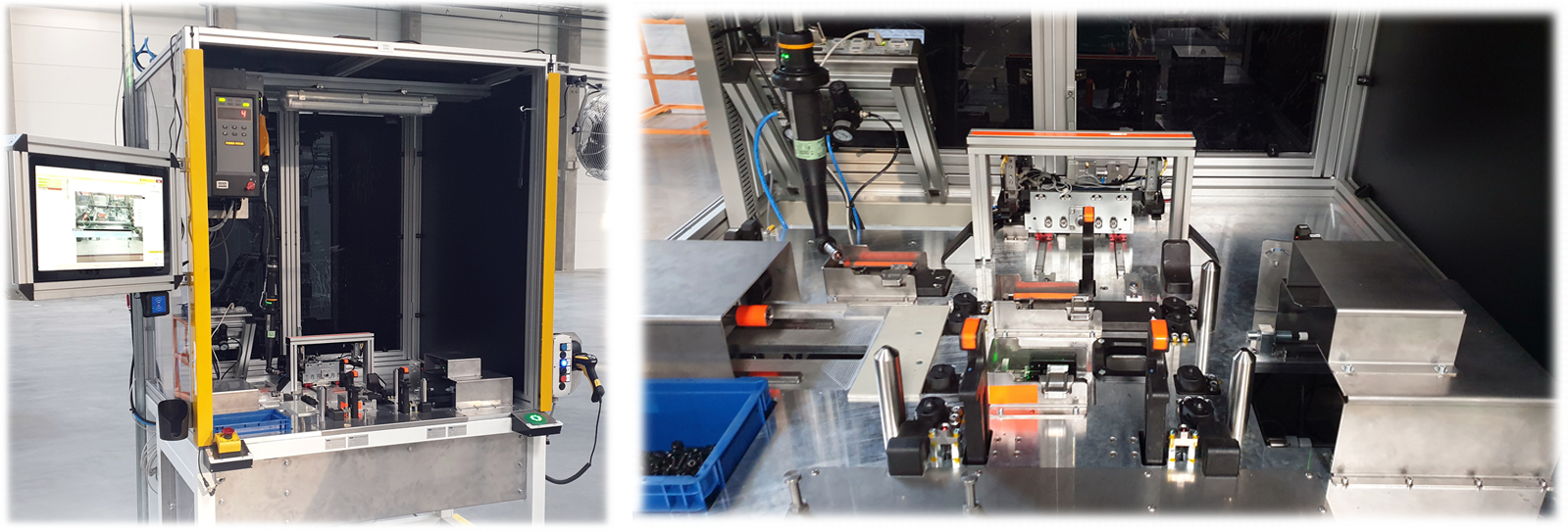

EOLT Cushion - testovací a montážní stanice sedáku
Ve stanici se testují rozměry dle definovaných tolerancí. Například: u průměru isofixového drátu v toleranci ±0,1mm hlídáme souosost a polohu navaření. Dále zde probíhá testování bowdenů, přesná kontrola vysunutí a zasunutí drátu pomocí lineárního potenciometru. Polohování drátu pak provádíme pomocí servomotoru.
Ražení sériového čísla a kódu probíhá pomocí razícího hrotu. Součástí je i vybavení pro postupové šroubování.Stanice je vybavena kamerou pro kontrolu přítomnosti a rozměrů jednotlivých dílů.

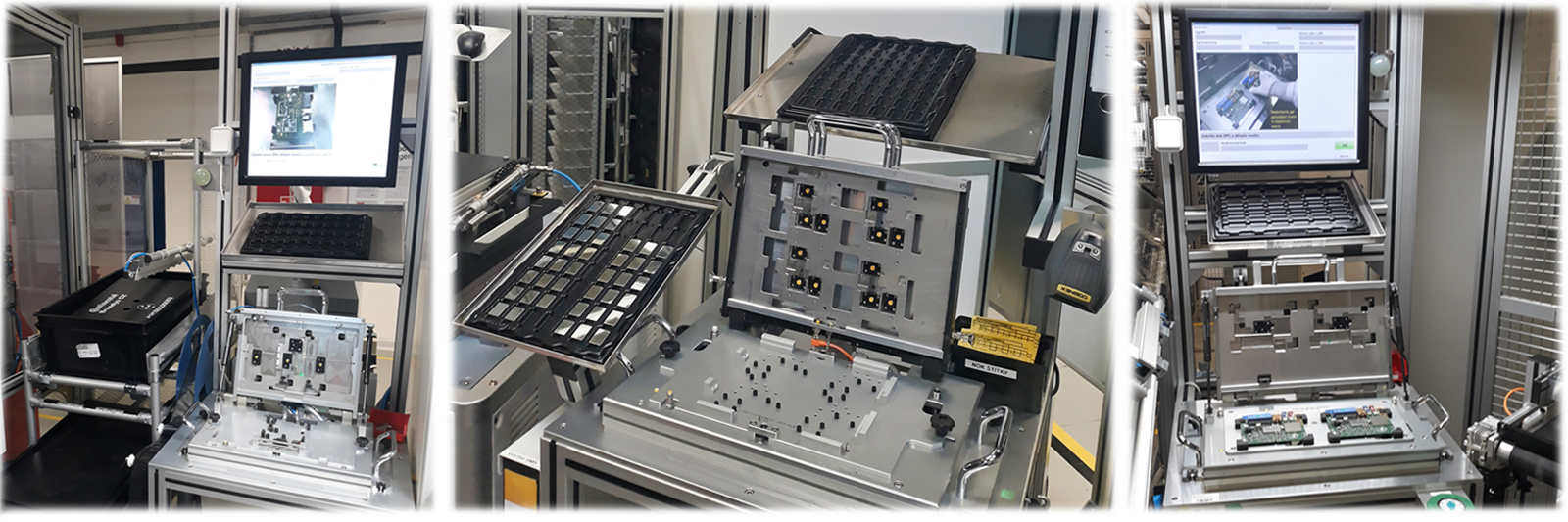

Ukázka pracovišť osazování DPS stínícími kryty
- pracoviště jsou vybavena zakládací a kontrolní sestavou
- výměnné zakladačky dle typu produktu
- kontrola přítomnosti a správné montáže

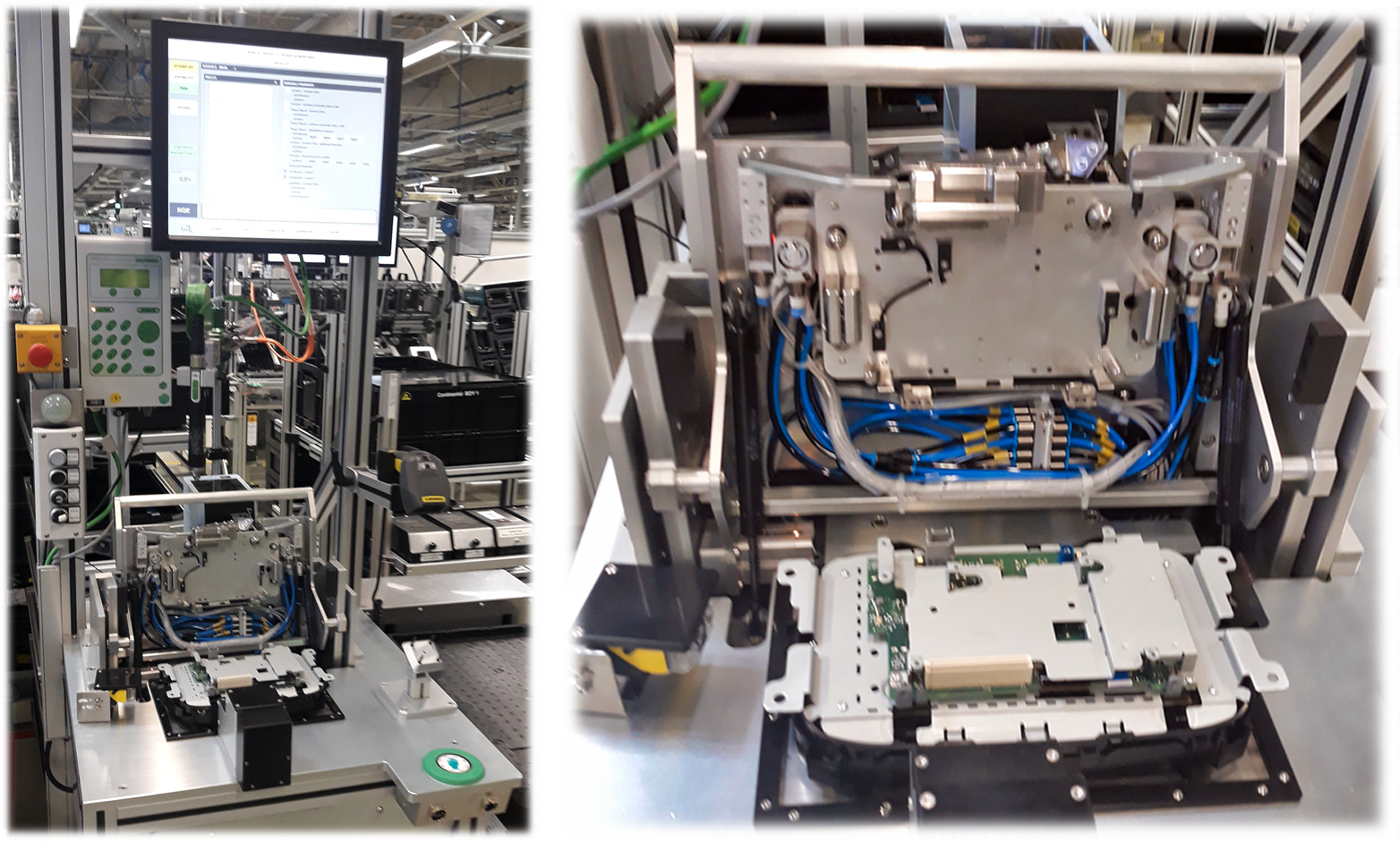

Poloautomatická stanice montáže board to board konektoru
- stanice zajišťuje přesné navedení DPS a propojení konektoru
- jednotlivé zakladačky jsou vybaveny precizním mechanismem navádění s pneumatickým posuvem a redukovanou silou

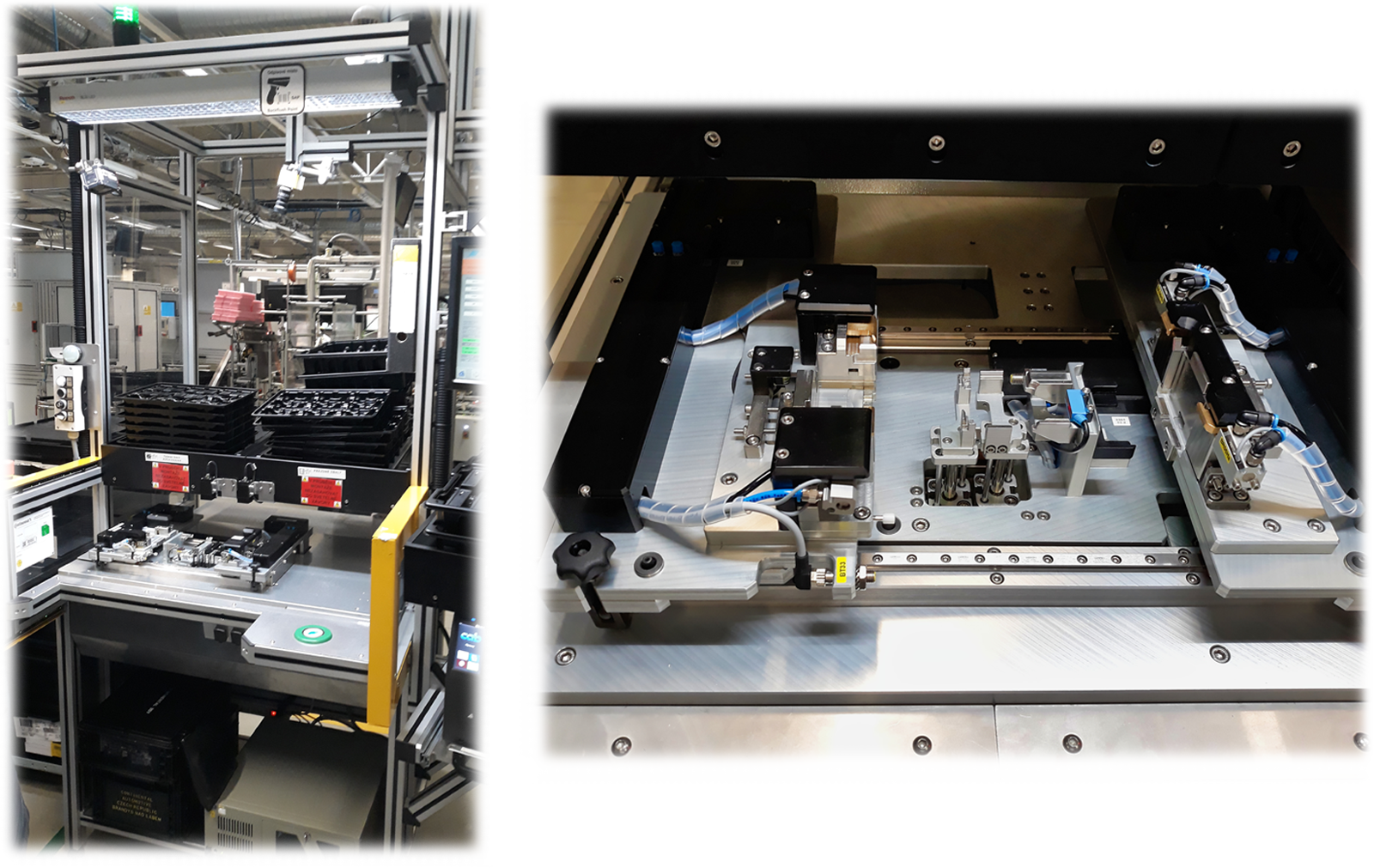

Montážní stroj pro USB HUB sestavy
- výměnné zakladačky pro 5 typů projektů
- montáž ze 3 segmentů
- skenování jednotlivých dílů
- zápis do firemní databáze
- čas cyklu 15 vteřin
- doplněno o tiskárnu a laser

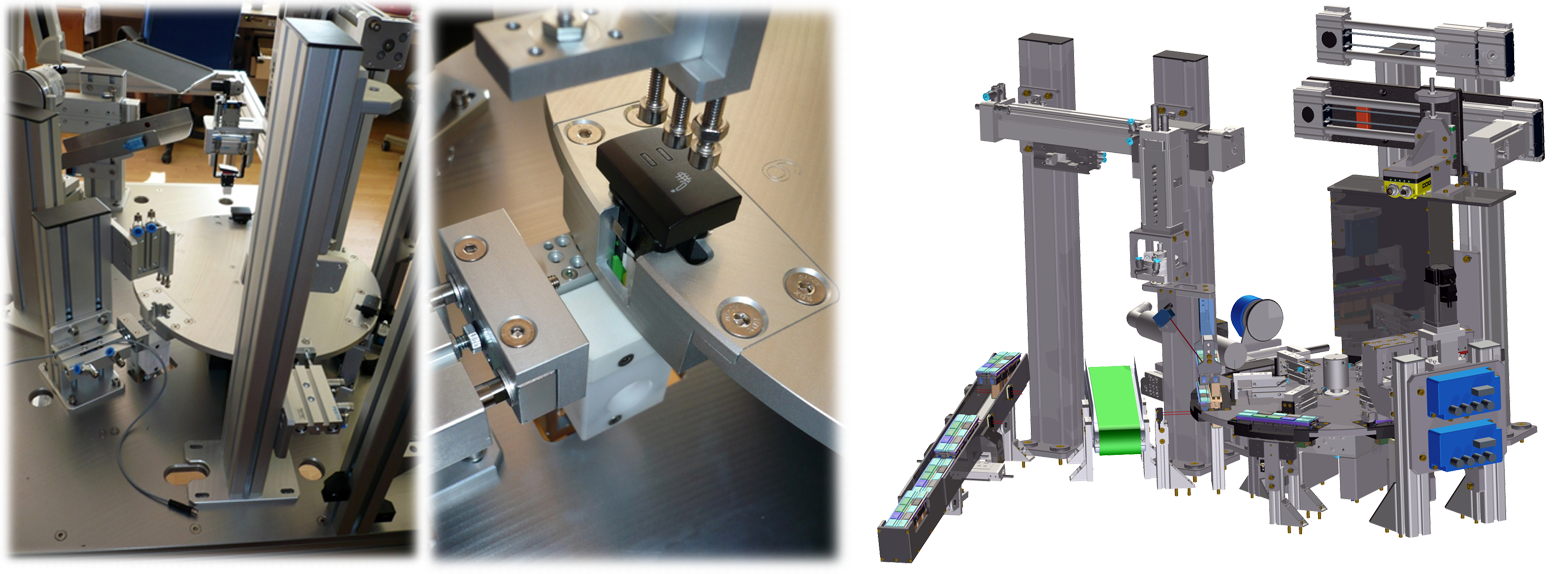

Stanice konečné kontroly
Poloautomatická stanice pro konečnou kontrolu ovládacích tlačítek. Test probíhá na otočném karuselu. Kontrolujeme: typ výrobku, kamerový test - Cognex, elekrický test tlačítka. Značení OK/NOK kusů tiskárnou inkjet. Výstupem je manipulátor, s odkládáním na výstupní dopravník, nebo do redboxu. Řízení a měření zajišťuje PC s analogovými kartami.

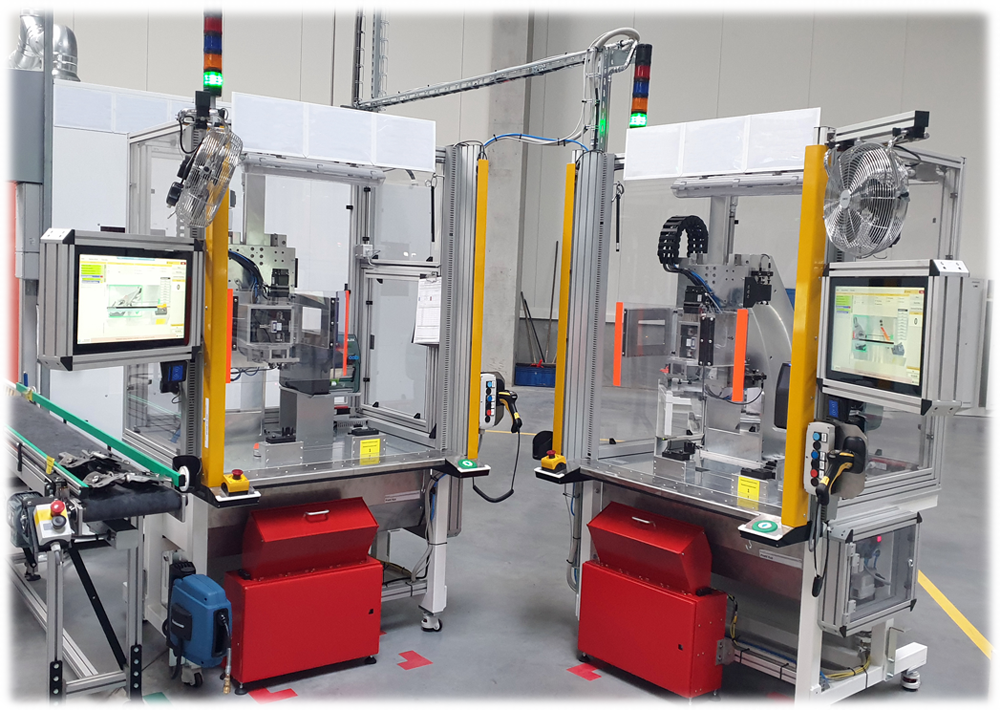

EOLT Recliner - testovací stanice reclaineru
- spodní sestava: servomotor, převodovka, tenzometr pro polohování a testování ramena.
- horní sestava: servomotor, převodovka, tenzometr na příjezdu pro odemčení reclaineru.
- po otestování je díl automaticky přesunut do pozice odebírání.
- kamerová kontrola, čtení kódu
Stanice pro kompletaci a test těsnosti nádržky ostřikovačů.
Stanice pro lepení oboustranných pásek na flexprinty pro vozy Daimler.
Stanice pro výrobu a finální kontrolu hadicových ostřikovacích systémů
