Příslušenství
| Obrázek | Popisek | Číslo |
|---|---|---|
 |
Bridge, 2-pole, BR/2-3.5/3.81-L4.7 Neizolované "přemostění" pro více zapojení. Lze použít pro svorkovnice a multi-konektory s mezerami 3.5 mm a 3.81 mm. |
50000000013 |
 |
Bridge, 3-pole, BR/3-3.5/3.81-L4.7 Neizolované "přemostění" pro více zapojení. Lze použít pro svorkovnice a multi-konektory s mezerami 3.5 mm a 3.81 mm. |
50000000014 |
 |
Bridge, 2-pole, insulated, BRI/2-7.0/7.62-L7.5-LIGHT GREY Izolované "přemostění" pro více zapojení. Lze použít pro svorkovnice a multi-konektory s mezerami 7.0 mm a 7.62 mm. |
50000000018 |
 |
Bridge, 2-pole, angled, BR/2-3.5/3.81-H-L4.7 Neizolované "přemostění" pro více zapojení. Lze použít pro svorkovnice a multi-konektory s mezerami 3.5 mm a 3.81 mm. |
50000000019 |
Mechanické hodnoty
| Pevný vodič min. | 0,14 mm² |
| Pevný vodič max. | 1,50 mm² |
| Licna (flexibilní) min. | 0,14 mm² |
| Licna (flexibilní) max. | 1,00 mm² |
| Licna (s dutinkou) min. | 0,25 mm² |
| Licna (s dutinkou) max. | 0,50 mm² |

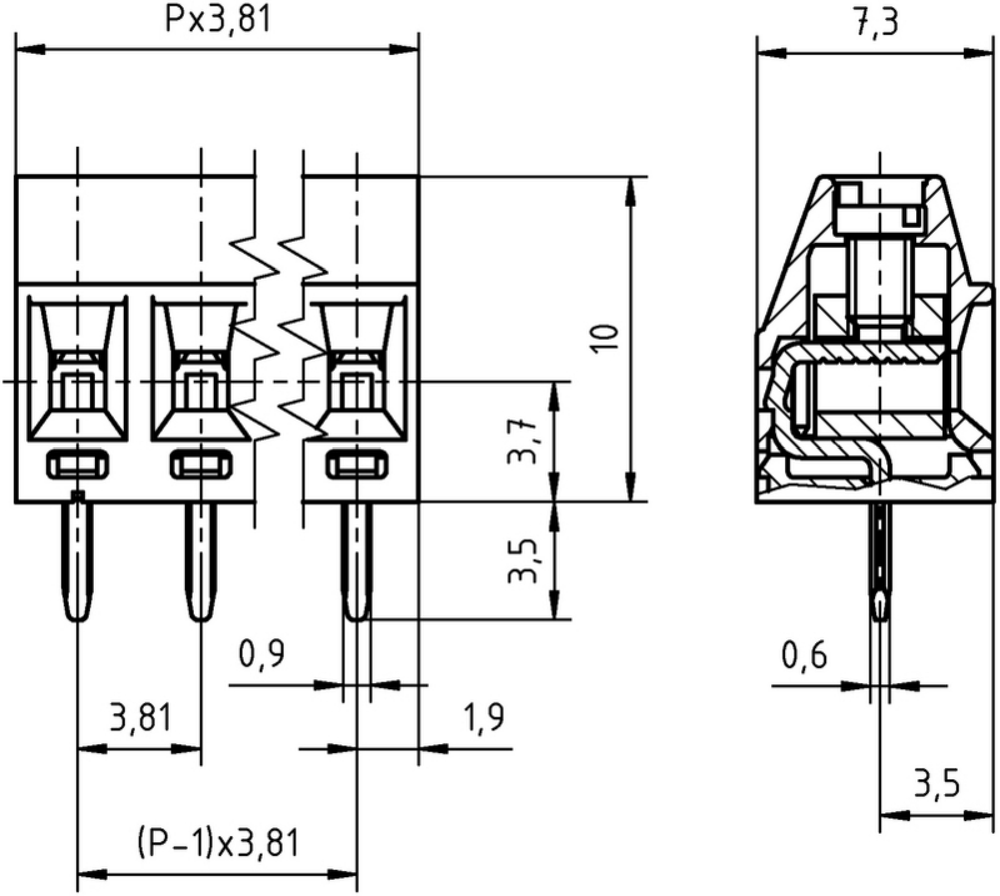

Rozměry
| Délka odizolovaného vodiče | 5,00 mm |
| Průměr otvoru v PCB | 1,10 mm |
Materiály
| Svorka | Mosaz |
| Šroub | Bronz |
| Spoj | Slitina mědi |
Izolační materiál
| Materiál | PA 6.6 |
| Třída hořlavosti | UL 94 V-0 |
Teploty
| Provozní teplota | -40°C - +105°C |
Pájecí proces
| Doporučená teplota pájení | 260 °C |
| Maximální doba pájení | 3-4 s |
