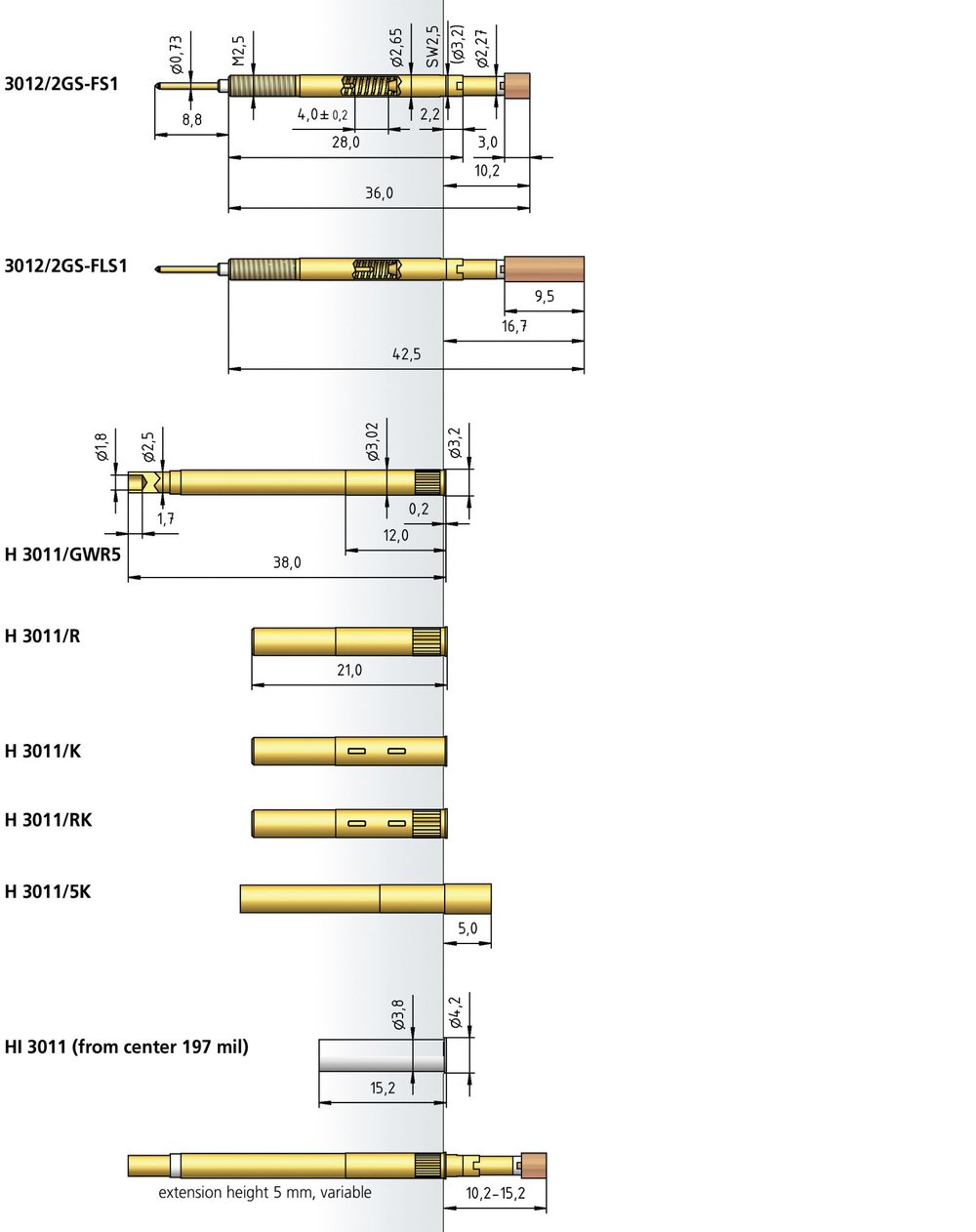

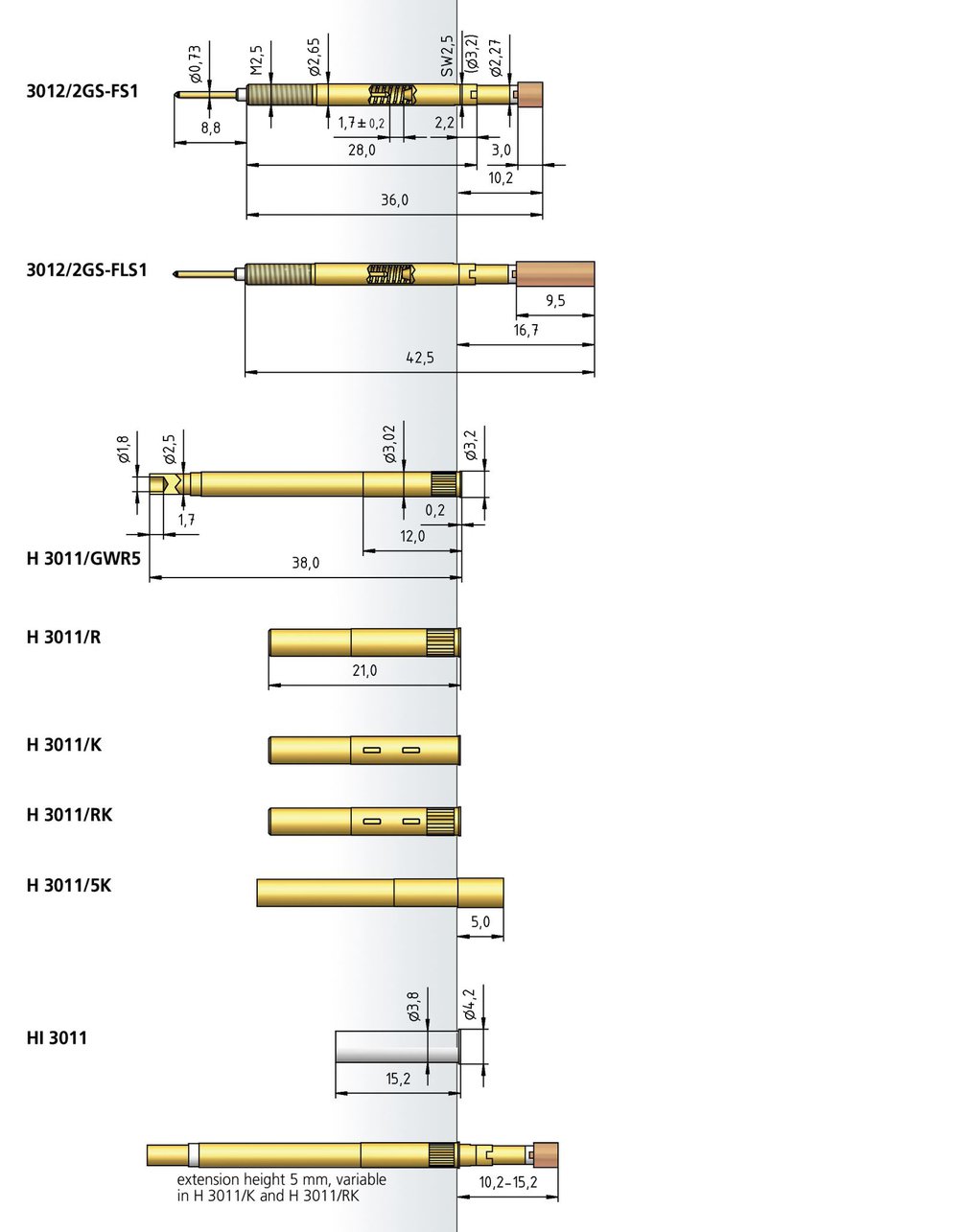

Série 3012/2GS • FS1/FLS1 - SW 1,7 mm


Série 3012/2GS • FS1/FLS1 - SW 1,7 mm

Poptávka

Varianty hlav

Hlavice hrotu FLS1 Au_CB s drazkou.png
FLS1
3,00CAu/CB
3,50CAu/CB
4,50CAu/CB
5,00CAu/CB
Hlavice hrotu FS1 Au_CB s drazkou.png
FS1
3,00CAu/CB
3,50CAu/CB
4,00CAu/CB
4,50CAu/CB
5,00CAu/CB
5,50CAu/CB
5,90CAu/CB
Mechanické hodnoty
Rozteč 3,50 mm
Průměr těla hrotu 2,65 mm
Celková délka hrotu 36,00 mm
Teplotní rozsah -30°C - +120°C
Celkový zdvih 4,50 mm
Doporučený pracovní zdvih 4,00 mm
Spínací zdvih 1,70 mm
Síla pera v klidovém stavu 0,12 | 0,25 | 0,30 | 0,40 | 0,60 | 1,80 | 1,40 | 1,70 | 2,00 | 2,70 | 2,00 | 5,00 | 4,00 N
Síla pera v pracovní pozici 0,75 | 1,25 | 1,80 | 2,30 | 3,50 | 6,50 | 7,00 | 8,50 | 9,00 | 9,50 | 10,00 | 12,50 | 13,00 N
Elektrické hodnoty
Max proudové zatížení 5,00 A
Max proudové zatížení pinu 1,00 A
Materiál
Plášť mosaz, pozlaceno
Pružina pružinová ocel, pozlaceno
Píst měď / beryllium, pozlaceno
Dutinka mosaz, pozlaceno
Průměr vrtáků
TROLITAX 3,02
HGW 3,04
Doporučené nástroje
WFS 3012-4.0-2.6
