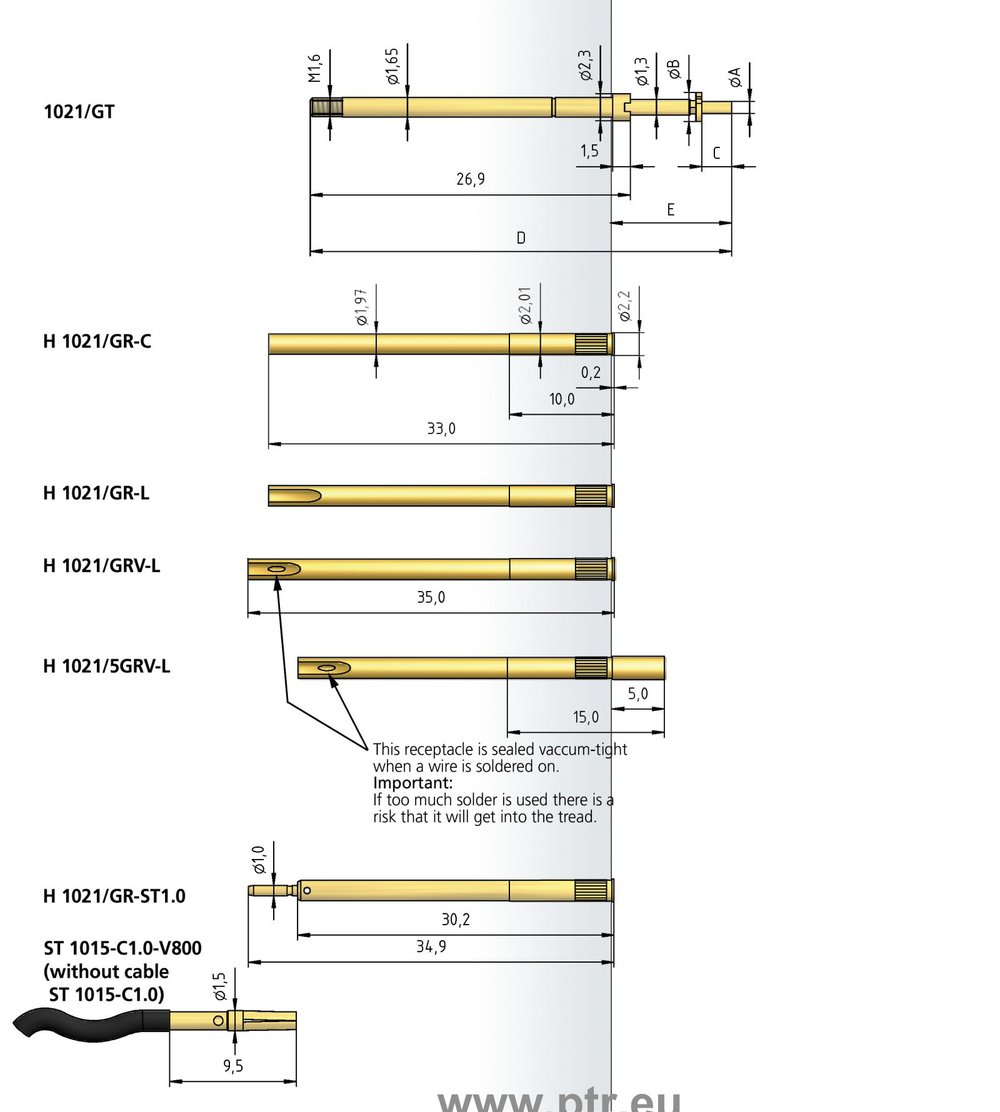

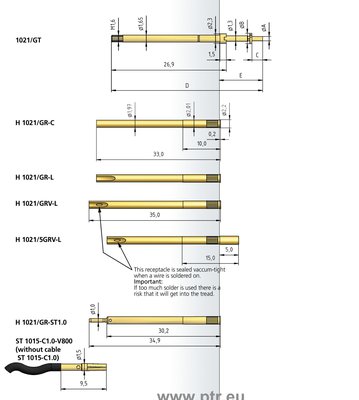

Série 1021/GT for Position test


Série 1021/GT for Position test

Poptávka

Varianty hlav

Hlavice hrotu D17xx.png
D17xx
Typ Hlava
⌀ mm (A)
Talířek
⌀ mm (B)
Délka hlavy (C) Délka (D) Výška hrotu (E)
D1707 1,00 2,50 2,60 35,50 10,30
D1710 0,80 2,50 4,60 37,50 12,30
D1714 0,80 2,50 4,00 36,90 11,70
D1715 0,80 2,30 3,20 36,10 10,90
D1722 0,65 2,10 3,00 35,90 10,70
D1725 0,65 2,10 3,60 36,50 11,30
Hlavice hrotu F17xx.png
F17xx
Typ Hlava
⌀ mm (A)
Talířek
⌀ mm (B)
Délka hlavy (C) Délka (D) Výška hrotu (E)
F1708 1,00 2,30 3,30 36,20 11,00
F1709 1,00 2,50 3,50 36,40 11,20
F1716 1,50 3,00 2,50 35,40 10,20
F1723 1,50 2,30 3,30 36,20 11,00
Mechanické hodnoty
Rozteč 2,54 mm
Průměr těla hrotu 1,65 mm
Teplotní rozsah -30°C - +120°C
Celkový zdvih 5,00 mm
Doporučený pracovní zdvih 4,00 mm
Síla pera v klidovém stavu 0,30 | 0,40 | 0,50 | 0,70 | 0,70 | 1,00 | 1,00 N
Síla pera v pracovní pozici 0,70 | 1,00 | 1,50 | 2,25 | 2,50 | 3,00 | 3,50 N
Elektrické hodnoty
Max proudové zatížení 8,00 A
Materiál
Plášť mosaz, pozlaceno
Pružina pružinová ocel, nerezová, pozlaceno
Píst ocel, pozlaceno
Dutinka mosaz, pozlaceno
Průměr vrtáků
TROLITAX 2,00
HGW 2,03
Doporučené nástroje
WFS 1021/GT-1
WFS 1021/GT-2
